System für Untersuchung von Werkzeugen und Werkzeugspuren (Schnitte, Schartenspuren, Eindruckspuren)

Ein komplexes System zum Scannen von Werkzeugen und Werkzeugspuren

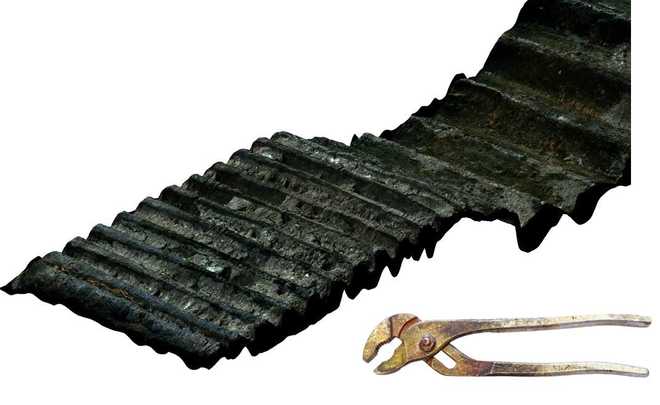

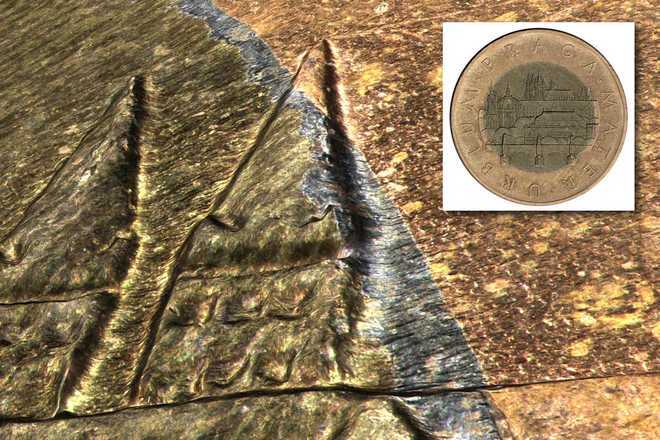

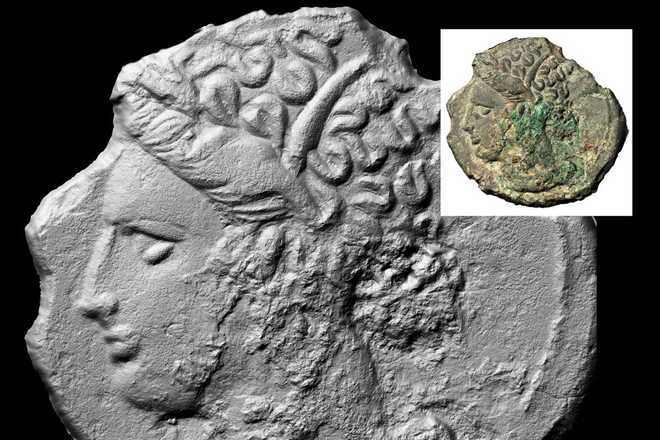

Das ToolScan von Laboratory Imaging bietet eine Komplettlösung für die forensische Untersuchung von Werkzeugspuren. Es wurde entwickelt, um Live-Echtzeitbilder und komfortables, einfaches Scannen von hochauflösenden, all-in-focus 2D- und 3D-Bildern einschließlich fotometrischer Daten zu liefern. Das 3D-Bild ist eine texturfreie Darstellung des realen Objekts, es wird Digitaler Silikon-Abguss genannt. Alle materialspezifischen Licht- und Schatteneffekte werden entfernt und die Form und das Höhenprofil werden hervorgehoben. Bilder können in der Datenbank gespeichert und über das gemeinsames Netzwerk genutzt werden. Ein vollständiger Satz von Vergleichsfunktionen steht für eine präzise Überlagerung zur Verfügung.

Vielseitigkeit

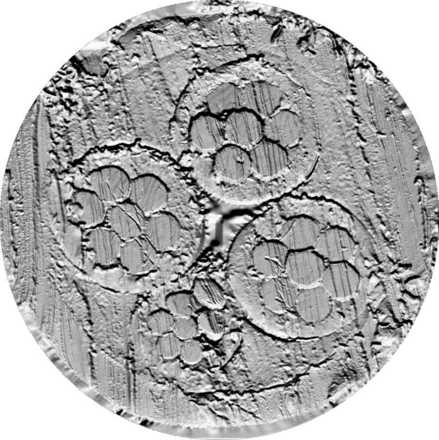

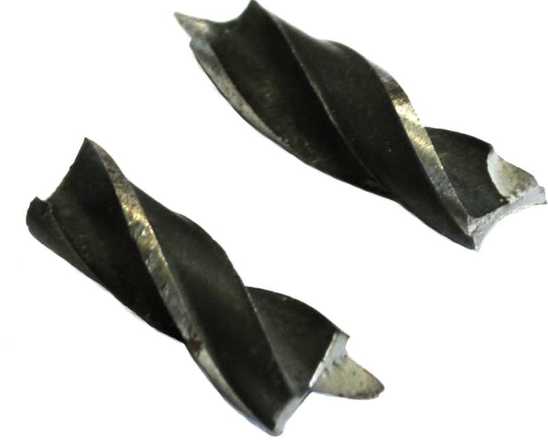

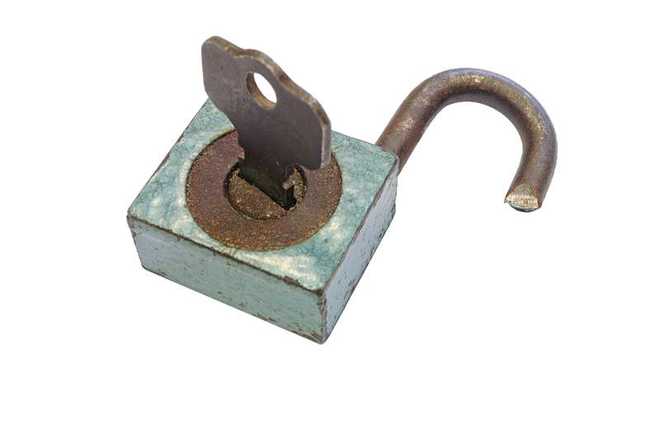

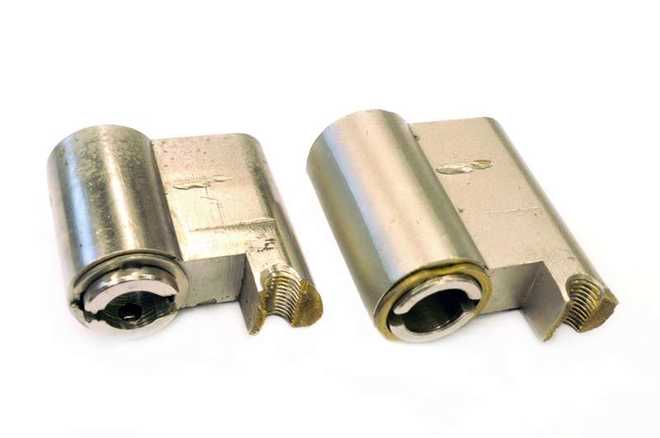

Zylinderschlösser, Vorhängeschlösser, Kabel, Reifenteile, Patronenhülsen, Kunststoffgegenstände - das sind nur einige Beispiele für Gegenstände, die gescannt werden können. ToolScan ist für maximale Vielseitigkeit ausgelegt. Der mitgelieferte Satz an Haltern, einschließlich einem Schraubstock und Neigungshaltern ermöglichen eine präzise Positionierung im Gerät für beste Scan-Ergebnisse. Werkzeugteile (z. B. Zangen) können direkt gescannt werden.

Vergleich

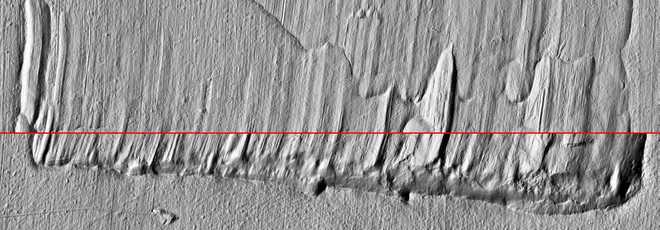

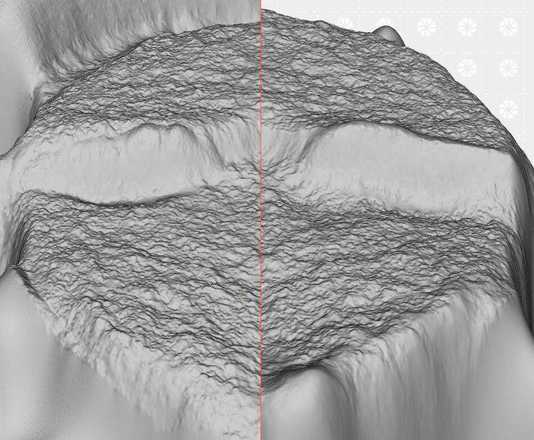

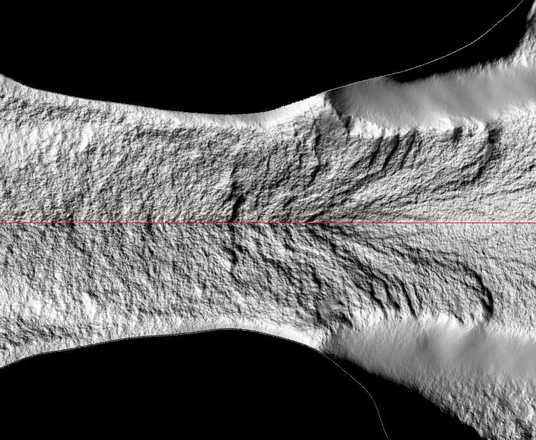

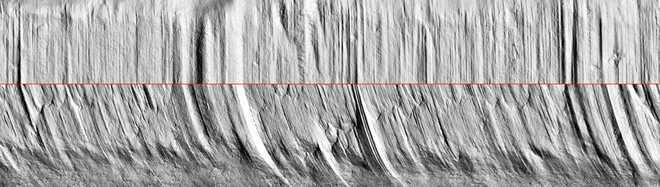

Neben Standardwerkzeugen für Messungen und Bildverarbeitung steht eine breite Palette an 2D- und 3D-Vergleichswerkzeugen. Die texturfreie Topographie kann unter jeder Beleuchtungsrichtung angezeigt werden, die einfach variiert und zwischen den verglichenen Bildern synchronisiert werden kann. Die Vergleichs-Modi beinhalten einen Transparenzmodus, einen Modus mit 2 Bilder nebeneinander mit drehbarer oder frei einstellbarer polygonaler Trennlinie, oder Vorschau mit bis zu 8 Bildern.

Gerätemerkmale

Erfassungsfunktionen

  • Hochwertige monochrome Digitalkamera (optional Farbe)

  • Hochwertiges telezentrisches Objektiv

  • Präziser Laserfokus

  • Segmentierte kreisförmige LED-Beleuchtung

  • Hohe Auflosung von 3 μm/ Pixel

Motorisierung und Kontrolle

  • Das Gerät ist über die ToolScan Software und einen programmierbaren Joystick vollständig steuerbar.

  • Präzisionsschrittmotoren werden verwendet, um das Objekt in der XY-Ebene und im Fokuss zu bewegen

Zubehör

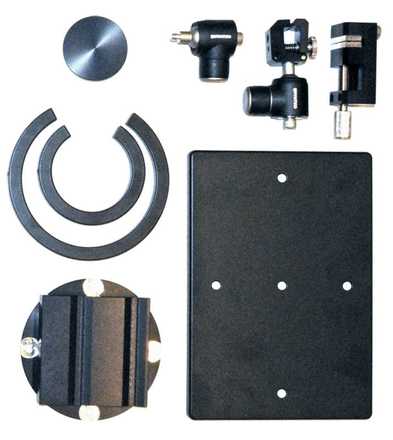

  • Satz von Haltern inklusive eines Schraubstocks, Neigungs-Halterungen und Magneten

Über 110 ToolScan/ToolScan R360-Systeme wurden in 27 Länder verkauft

Österreich (2), Belgien (3), Tschechische Republik (9), Deutschland (17), Estland (1), Spanien (1), Georgien (1), Kroatien (2), Schweiz (13), Italien (1), Litauen (1), Lettland (1), Portugal (2), Slowakei (3), Slowenien (1), Türkei (3), Ukraine (2), Vereinigte Arabische Emirate (1), Brunei (1), China (23), Indien (1), Japan (2), Macao (1), Saudi-Arabien (10), Sudan (1), Vereinigte Staaten (5), Vietnam (4).
