BalScan

balscan system image

Systém pro balistickou analýzu (střely, nábojnice, zbraně)

Snímání střel a nábojnic.

Systém je určený pro digitalizaci širokého spektra munice od malorážky po brokovnici. Střely, dna nábojnic, případně boční strany nábojnic se snímají v plném rozsahu – obvod střely 360° resp. celý průměr dna nábojnice, vše ve vysokém rozlišení (3 μm) a včetně prostorové informace (3D). BalScan spolehlivě zvládá snímání jak neporušených střel, tak střel deformovaných nárazem nebo pouze jejich fragmentů, a dokonce i přímé skenování úderníku a čela závěru střelných zbraní.

BalScan není pouze skener

Systém BalScan od výrobce Laboratory Imaging je univerzální systém pro identifikaci stop zanechaných střelnou zbraní na vystřelené munici. Nábojnice a střely zajištěné na místě činu se pomocí špičkové optiky nasnímají a vznikne jejich 3D digitální kopie, která se uloží do databáze. Software automatický vyhodnotí možné shody s ostatními záznamy v databázi. Pro porovnávání nalezených střel/nábojnic forenzním expertem je v softwaru připraven speciální komparační režim.

Možnosti databáze a práce v síti

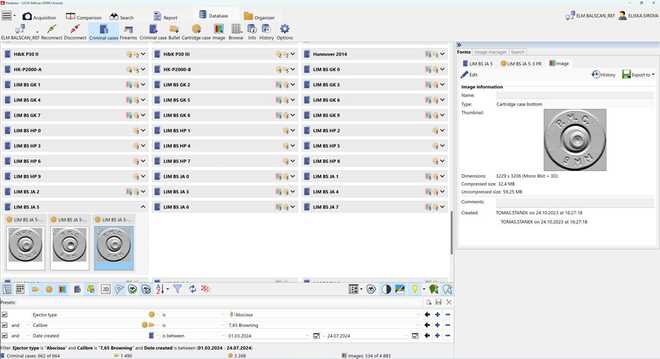

Součástí softwaru BalScan je mocný nástroj pro správu nasnímaných dat založený na prověřené databázové technologii Oracle. Databáze je uspořádána do dvou logických celků - databáze kriminálních případů a databáze střelných zbraní. Databáze případů obsahuje důkazy vztahující se k místům činu, testovacím střelám a testovacím nábojnicím z nalezených střelných zbraní. Databáze střelných zbraní obsahuje testovací střely a nábojnice přiřazené k registrovaným střelným zbraním.

Databáze může být instalována na samostatném výkonném serveru připojenému k dalším pracovním stanicím BalScan v rámci privátní sítě. Aktivní stanice (se zařízením BalScan) umožňují přímé zkoumání, digitalizaci střel a nábojnic, prohledávání databáze a komparace. Pasivní stanice (bez přístroje BalScan) umožňují pouze prohledávání databáze a komparace. Minimální nastavení systému obsahuje pouze jednu aktivní pracovní stanici, která zajišťuje kompletní funkčnost (digitalizaci, databáze, komparace).

Filtrování databáze a vyhledávání shodných záznamů

Pomocí efektivní filtrace databázových záznamů lze i z velmi rozsáhlé databáze vybrat pouze relevantní záznamy a ty pak dále zkoumat. Můžete si tak například zobrazit pouze záznamy pořízené v určitém časovém rozmezí, obrazy určitého kalibru, obrazy podle typu (2D/3D/střela/nábojnice) atd. Automatické vyhledávání probíhá na základě porovnání definovaných oblastí – to jsou pro nábojnice oblast otisku kohoutku, vyhazovače a čela závěru, pro střely pak otisky polí.

Pro nejvyšší přesnost vyhledávání je možné použít vyhledávání také podle textury obrazu. Pak se porovnávají stopy polí střel a značky od úderníku a čela závěru se značkami na nábojnicích . K dosažení maximální spolehlivosti se používají pokročilé algoritmy a 3D analýza dat. Výsledný seznam shod je seřazen podle pravděpodobnosti shody.

Porovnání obrazů

K dipozici máte bohatou nabídku 2D a 3D porovnávacích nástrojů, spolu s uživatelsky přívětivým rozhraním a intuitivním zpracováním obrazu. Porovnávané povrchy můžete zobrazovat bez textury, nebo zvýraznit reliéf pod různým sklonem osvětlení, které lze snadno měnit a synchronizovat. Můžete také přímo srovnávat čelo závěru a úderník se značením na nábojnici.

Vlastnosti systému

Vlastnosti snímání
  • Monochromatická (volitelně i barevná) digitální kamera nejvyšší kvality

  • Prvotřídní telecentrický objektiv vyvinutý speciálně pro přístroj BalScan

  • Přesné laserové ostření

  • Segmentové více-směrové LED osvětlení, lineární postranní LED osvětlení

  • Vysoké rozlišení 3 μm/px

Motorizace a ovládání
  • Přístroj je plně ovladatelný pomocí softwaru BalScan a programovetelného joysticku.

  • Pohyb objektu zajišťují přesné krokové motory ve čtyřech osách: X, Y, Z (ostření), a rotace.

Příslušenství dodávané se systémem
  • Držáky střel pro kalibry .177; .22; 6.35mm Browning; 7x57mm; 7.65 Br.; 8x57mm; 9mm; 9.5; .40 S&W; .45 ACP; .50 BMG

  • Univerzální držák nábojnic – do velikosti dvanáctikalibrové brokovnice

Rychlost a velikost dat

Skenovaný předmět šířka pruhu čas skenování ~ vel. dat
povrch střely 9 mm 5,8 mm 3:25 min ~ 72 MB
8,6 mm 6:25 min ~ 103 MB
povrch střely .45 5,8 mm 3:30 min ~ 95 MB
10 mm 8:10 min ~ 154 MB
povrch nábojnice 9 mm 5,8 mm 8:40 min ~ 80 MB
dno nábojnice 9 mm - 1:10 min ~ 32 MB


Síťová konfigurace

Více systémů BalScan zapojených v síti může efektivě spolupracovat. Toto je tabulka základních rolí stanic v síťovém zapojení.

Účel pracovní stanice Snímání obrazu Hledání a porovnávání Databáze
Aktivní systém (PC + přístroj) ANO ANO ANO
Pasivní systém (pouze PC) - ANO ANO
Vyhrazený DB server - - ANO


Více než 100 systémů BalScan bylo prodáno do 20 zemí

Česká republika (6), Estonsko (1), Gruzie (4), Německo (9), Itálie (9), Lotyšsko (2), Litva (1), Polsko (1), Slovensko (3), Španělsko (1), Švýcarsko (2), Ukrajina (35), Spojené království (1), Čína (7), Indie (5), Macao (1), Malajsie (1), Mexiko (2), Pákistán (5), Vietnam (1).
