BalScan

balscan system image

Ballistisches Identifikationssystem (Geschosse, Patronenhülsen, Schusswaffen)

Digitalisierung von Geschossen und Patronenhülsen

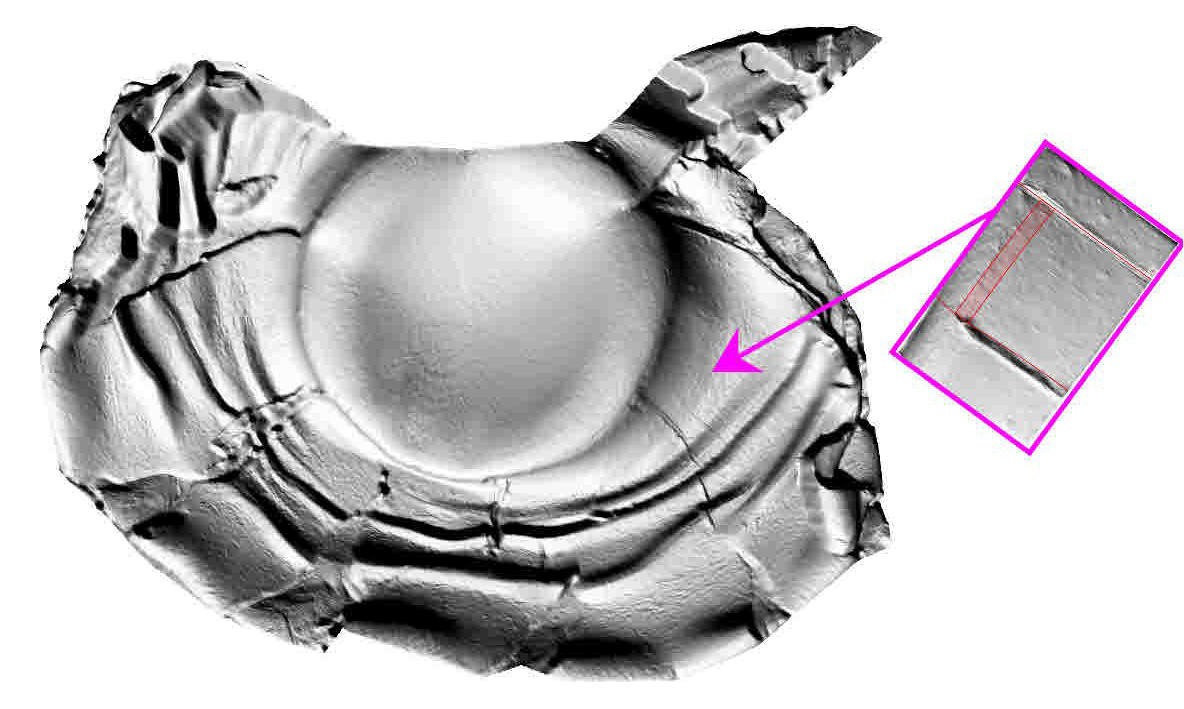

In BalScan kann verschiedene Kaliber digitalisiert werden, von Kleinkaliber-Waffenmunition bis zu Schrotpatronen Kaliber 12. Geschosse, Patronenhülsenböden oder Patronenhülsenoberflächen werden in hoher 3 µm-Auflösung mit 3D Information gescannt. BalScan ist sehr geeignet für das Scannen und das Vergleichen von verformten Geschossen, Geschoss-Fragmenten und sogar direkte Abtastung des Stoßbodens und dem Schlagbolzen einer Feuerwaffe.

Entwickelt, um abgefeuerte Munition zu untersuchen

Das BalScan System der Firma Laboratory Imaging wurde für die Untersuchung und den Vergleich von Spuren an der abgefeuerten Munition entwickelt. Patronenhülsen und Geschosse werden untersucht, verglichen, in 2D- oder 3D-Datenformaten und in einer Datenbank gespeichert. Eine spezielle SoftwareAnwendung durchsucht die Datenbank und zeigt eine Trefferliste der möglichen Übereinstimmungen. Der Forensik-Experte hat eine ganze Reihe von Vergleichsfunktionen zur Verfügung, um die Übereinstimmungen zu bestätigen.

Datenbank und Vernetzung

Die zuverlässige Oracle-Datenbank ist ein wichtiger Teil des BalScan Systems. Die Datenbank ist in zwei logische Einheiten gegliedert – eine Datenbank mit Strafsachen und eine Datenbank mit Schusswaffen Die Strafsachenl-Datenbank enthält Beweise zu Tatorten, Testkugeln und Testpatronenhülsen von gefundenen Schusswaffen. Die Schusswaffendatenbank enthält Testgeschosse und Testpatronenhülsen, die mit registrierten Schusswaffen verknüpft sind

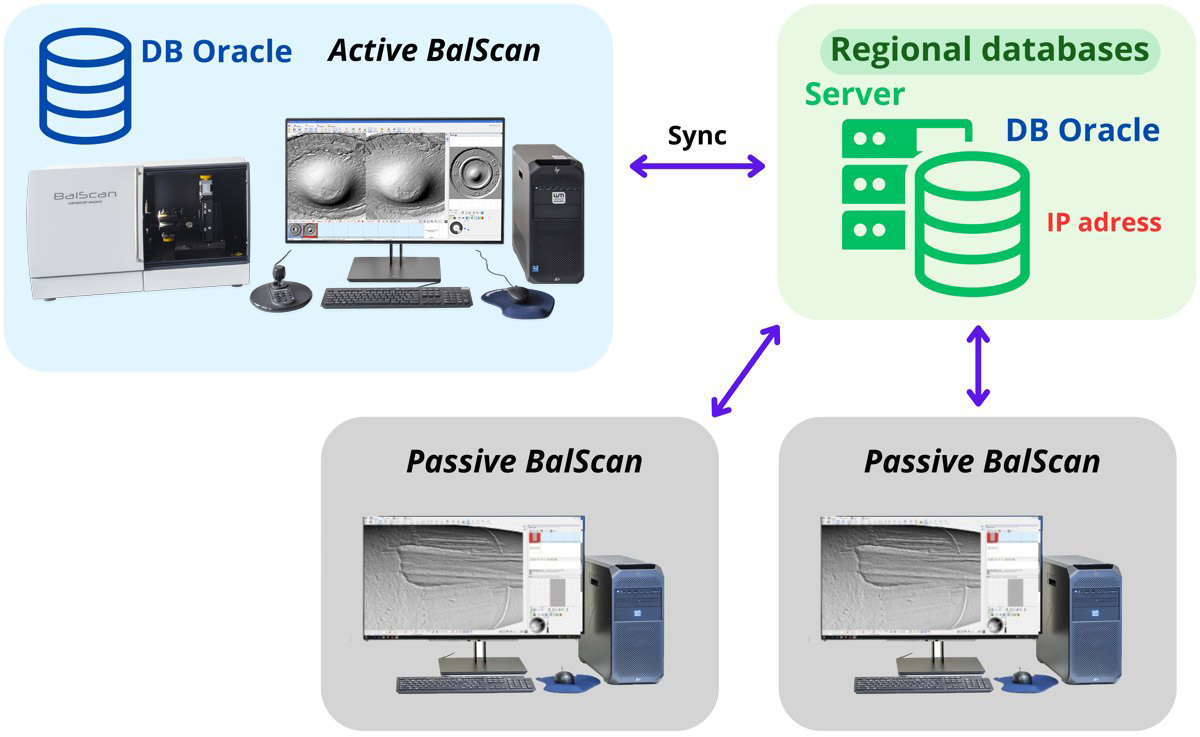

Die Datenbank kann auf einem eigenständigen Server, der zu anderen BalScan-Workstations in einem privaten Netzwerk verbunden ist, installiert werden. Aktive Arbeitsstationen (Mit BalScan-Gerät) bieten die Live-Untersuchung, die Digitalisierung von Geschossen und Patronenhülsen, das Durchsuchen der Datenbank, und das Vergleichen an. Passive Arbeitsstationen (ohne BalScan-Gerät) bieten das Suchen und nur das Vergleichen an. Ein minimales Setup enthält nur eine aktive Arbeitsstation, welche die komplette Funktionalität (Digitalisierung, Datenbank, Vergleiche) abdeckt.

Filtern und Suchen

Filterung kann in der Datenbank angewendet werden. Der Benutzer kann einfach Datensätze eines bestimmten Kalibers, eines bestimmten Typs (2D/3D/Geschoss/Patronenhülse), oder erstellt in einem bestimmten Zeitraum, usw. darstellen. Die Filterbedingungen können so kombiniert werden, dass nur relevante Aufzeichnungen angezeigt werden.

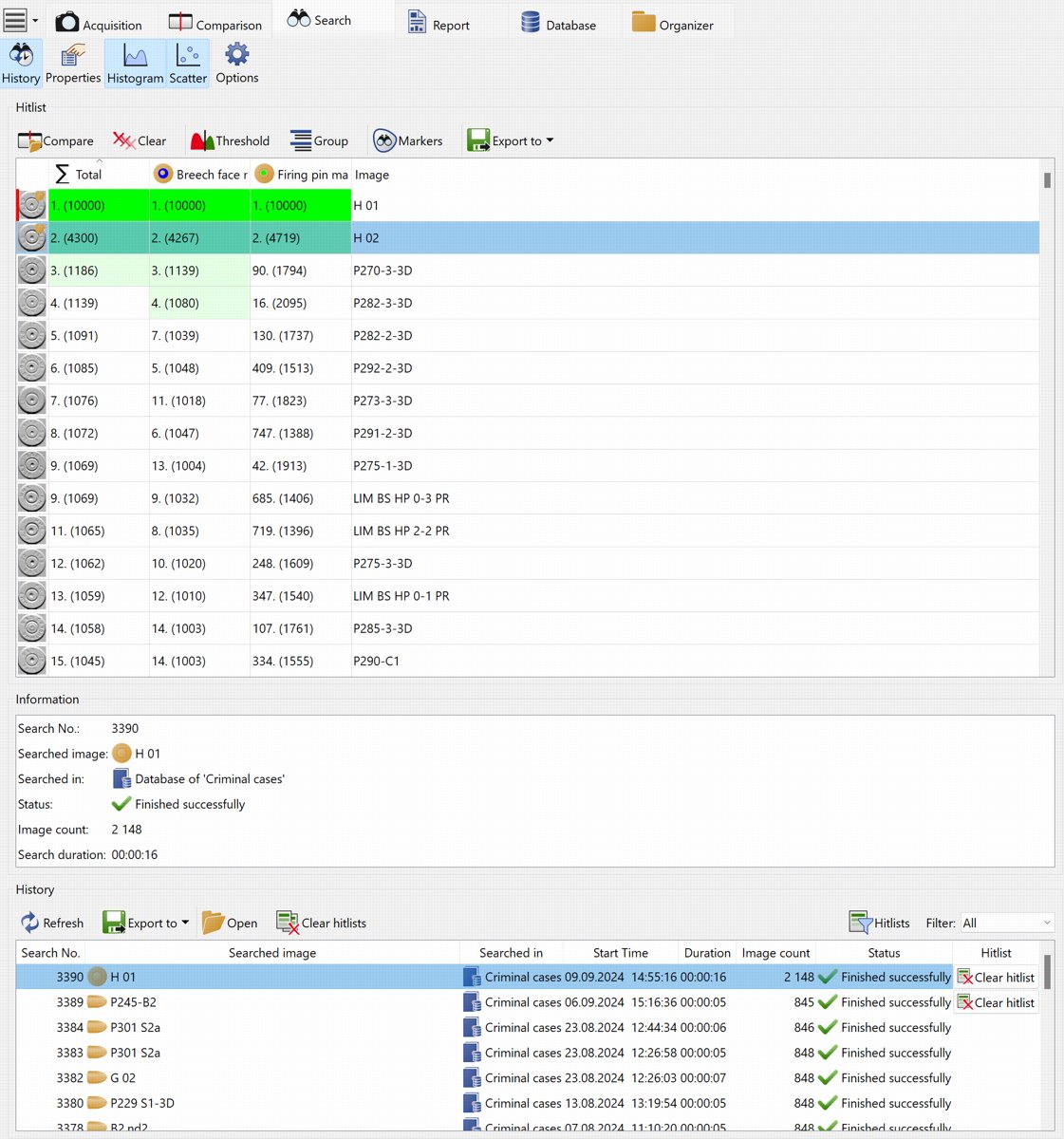

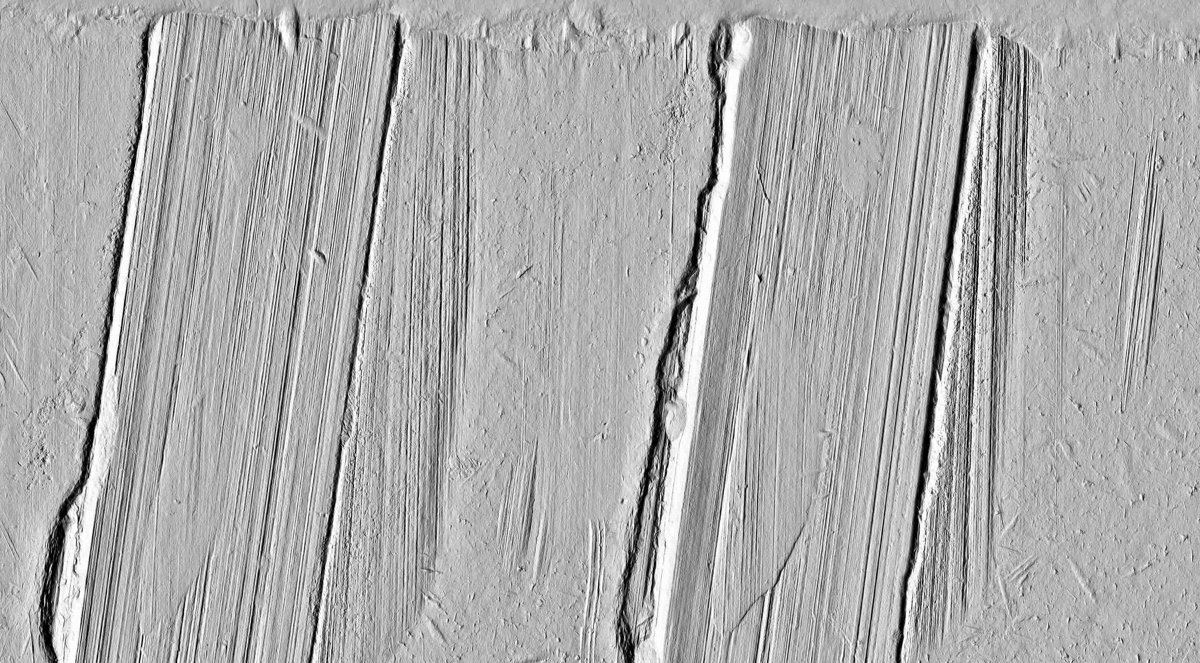

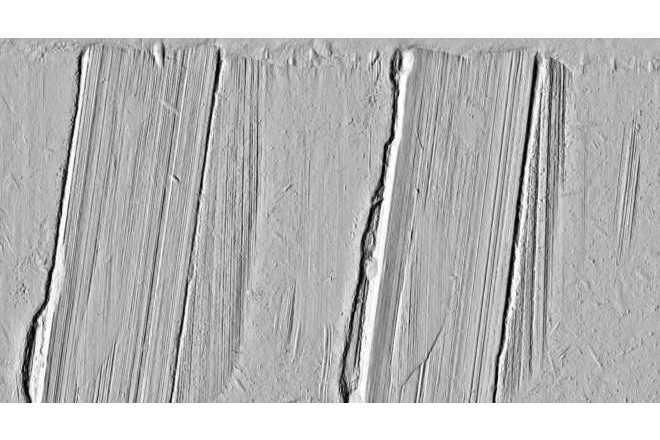

Die automatische Datenbanksuche basiert auf dem Vergleich signifikanter Bereiche der digitalisierten Beweise. Markierte Feldspuren auf Geschossen und Markierungen des Stoßbodens, Markierungen der Schlagbolzen und Ausstoßer-Markierungen auf Patronenhülsen werden verglichen. Erweiterte Algorithmen und die 3D-Datenanalyse werden verwendet, um maximale Zuverlässigkeit zu erreichen. Die resultierende Trefferliste wird nach der Wahrscheinlichkeit der Typ-Übereinstimmung sortiert.

Vergleich von Tatortspuren

Es stehen ein umfangreicher Satz von 2D- und 3D-Vergleichswerkzeugen zur Verfügung mit benutzerfreundlicher Schnittstelle und intuitivem Umgang mit Bildern. Die verglichenen Bilder kann texturfreie visualisiert werden, wodurch die Topographie unter jeder Beleuchtungsrichtung hervorgehoben wird, die leicht variiert und synchronisiert werden kann. Der Stoßboden und der Schlagbolzen einer Schusswaffe können direkt mit den Spuren auf der Patronenhülse verglichen werden.

Gerätemerkmale

Erfassungsfunktionen
  • Hochwertige monochrome Digitalkamera (optional Farbe)

  • Top qualitatives telezentrisches Objektiv entwickelt speziell für das Gerät BalScan

  • Präziser Laserfokus

  • Segmentierte zirkulare LED-Beleuchtung, LED lineares Streiflicht

  • Hohe Auflösung von 3 μm/px

Motorisierung und Kontrolle
  • Das Gerät ist voll steuerbar über die BalScan- Software und den programmierbaren Joystick

  • Präzisionstische werden verwendet, um das Objekt in vier Achsen zu bewegen: X, Y, Z und Drehung

Enthaltenes Systemzubehör
  • Geschosshalter für Kaliber .177; .22; 6,35 mm Browning; 7x57mm; 7,65 Br .; 8x57mm; 9mm; 9,5; .40 S&W; .45 ACP; .50 BMG

  • Universeller Patronenhülsenhalter – bis zur Größe einer Kaliber 12e

Geschwindigkeit und Daten-Grösse

gescanntes Material Streifenbreite Scanzeit ~ Dateigröße
9 mm Geschossoberfläche 5,8 mm 3:25 min ~72 MB
8,6 mm 6:25 min ~ 103 MB
.45 Geschossoberfläche 5,8 mm 3:30 min ~ 95 MB
10 mm 8:10 min ~ 154 MB
9 mm Mantelfläche der Patronenhülse 5,8 mm 8:40 min ~ 80 MB
9 mm Patronenhülsenboden - 1:10 min ~ 32 MB


Netzwerkkonfiguration

Mehrere Workstations können über das Netzwerk zusammenarbeiten. Die Funktion jeder Workstation im Netzwerk kann unterschiedlich sein:

Workstation Aufgabe Bilderfassung Suchen und Vergleichen Datenbank- Ausrichtung
Aktives System (PC + Gerät) JA JA JA
Passives System (nur PC) - JA JA
Dedizierte Server DB - - JA


Über 100 BalScan-Systeme wurden in 20 Länder verkauft

Tschechische Republik (6), Estland (1), Georgien (4), Deutschland (9), Italien (9), Lettland (2), Litauen (1), Polen (1), Slowakei (3), Spanien (1), Schweiz (2), Ukraine (35), Vereinigtes Königreich (1), China (7), Indien (5), Macao (1), Malaysia (1), Mexiko (2), Pakistan (5), Vietnam (1).
