Untersuchungssystem für Werkzeugspuren

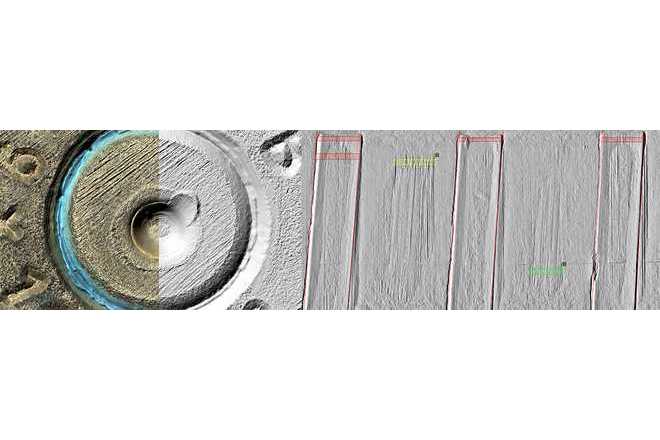

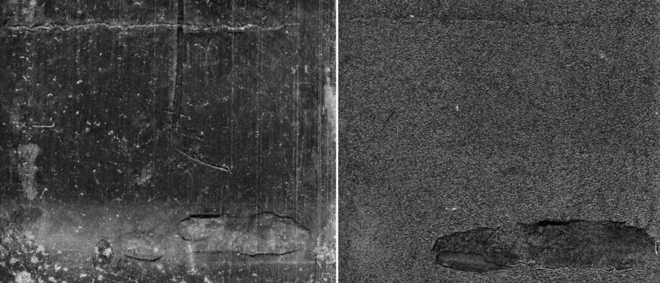

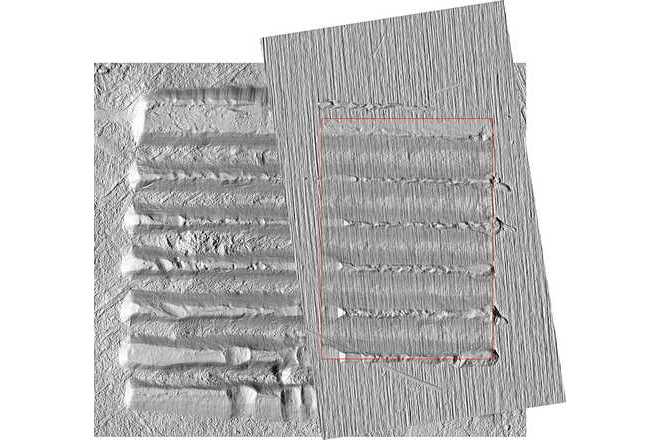

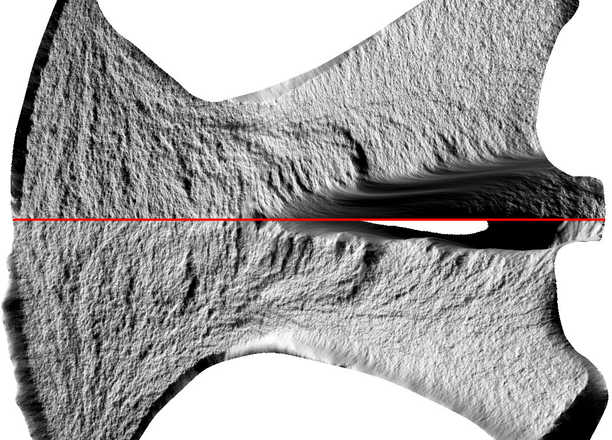

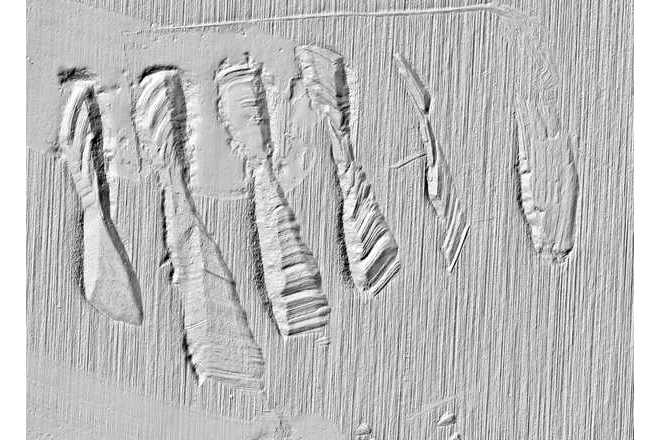

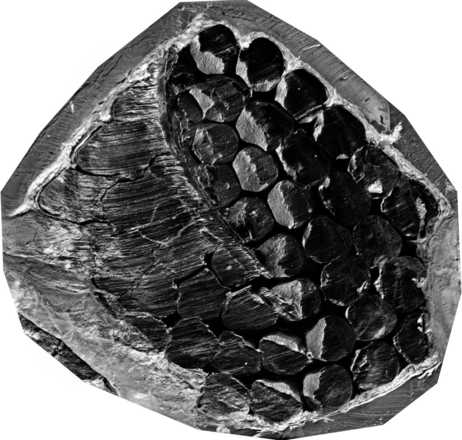

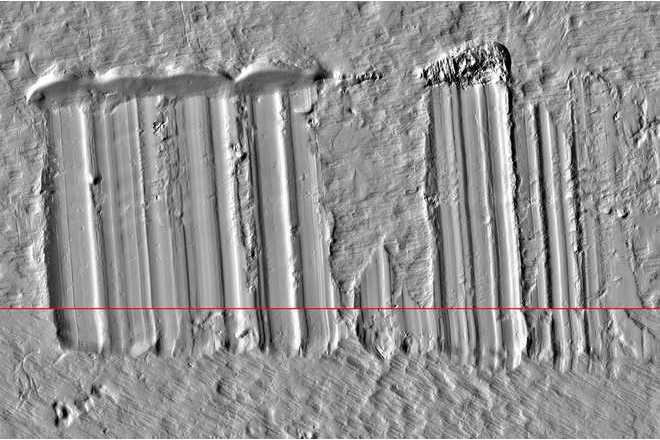

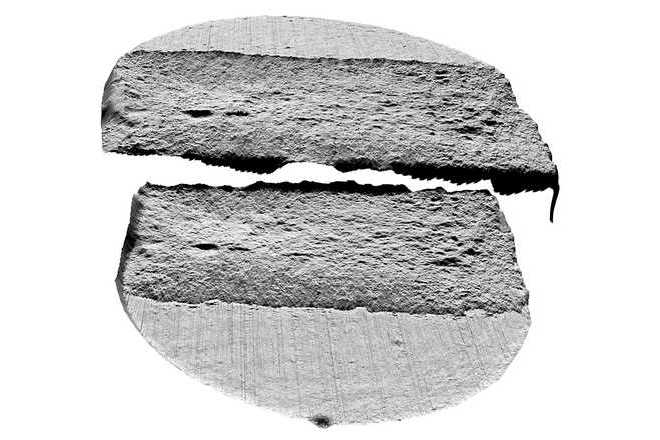

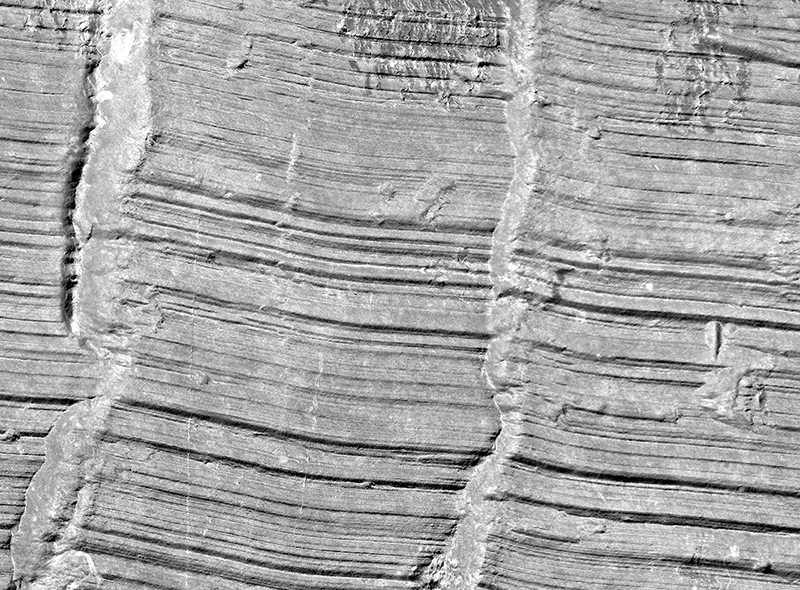

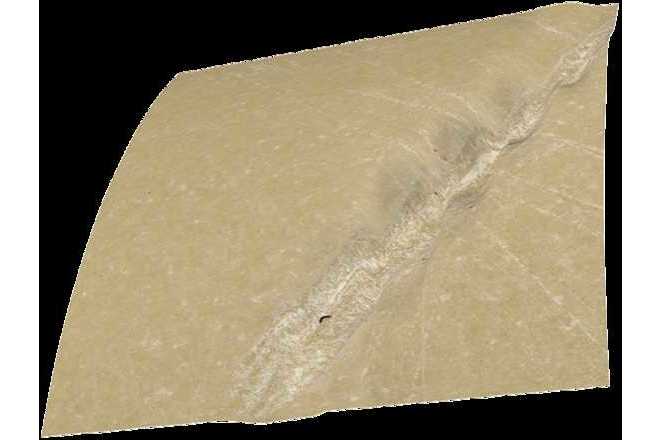

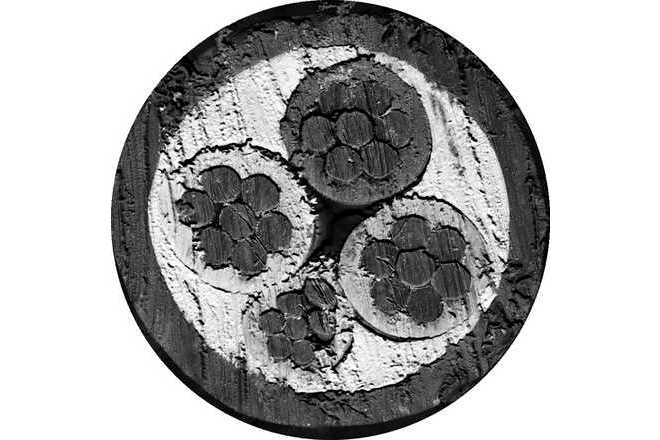

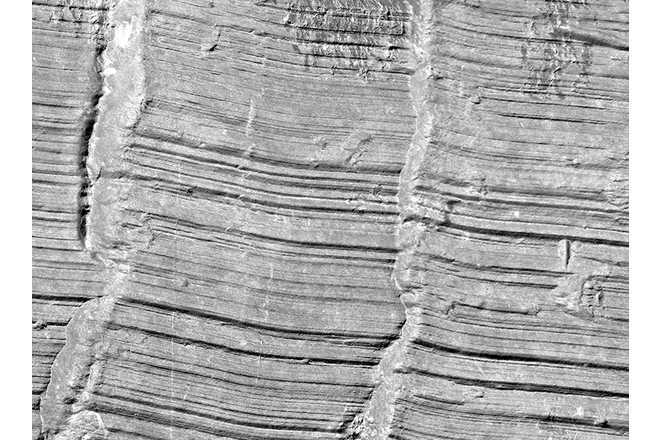

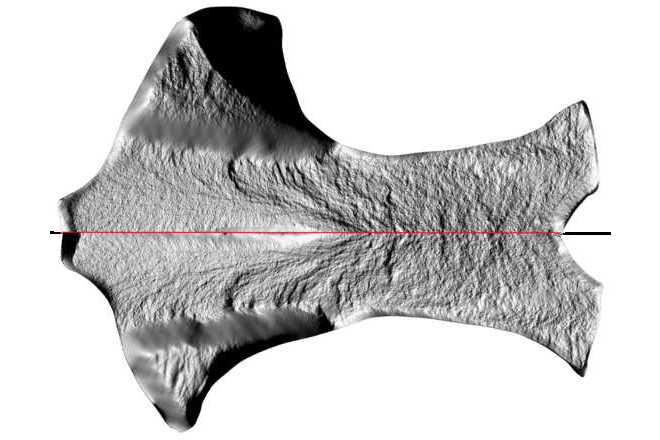

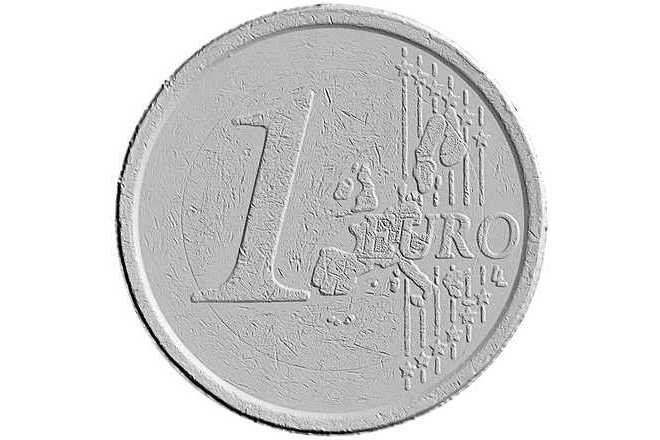

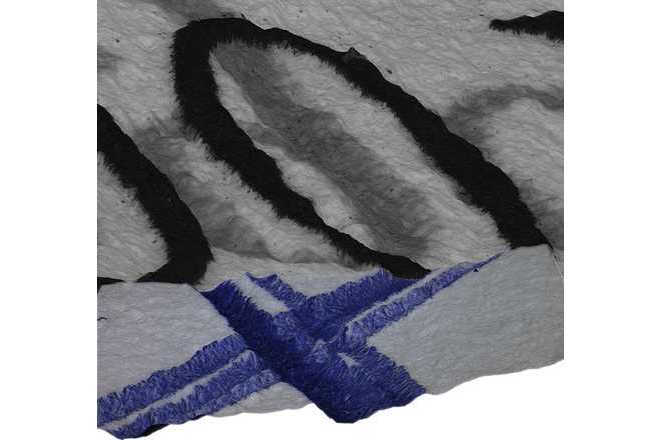

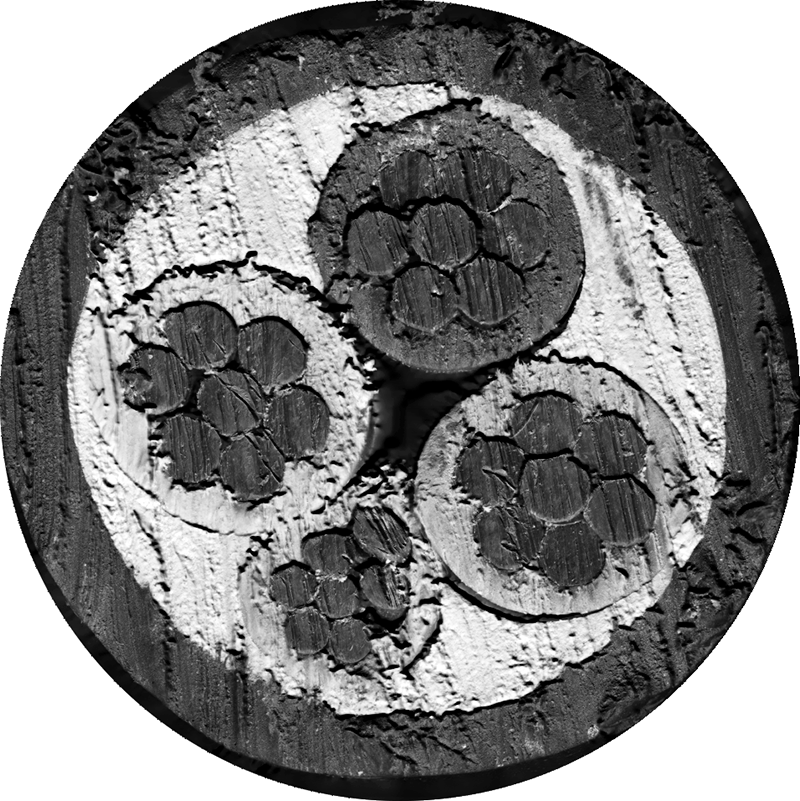

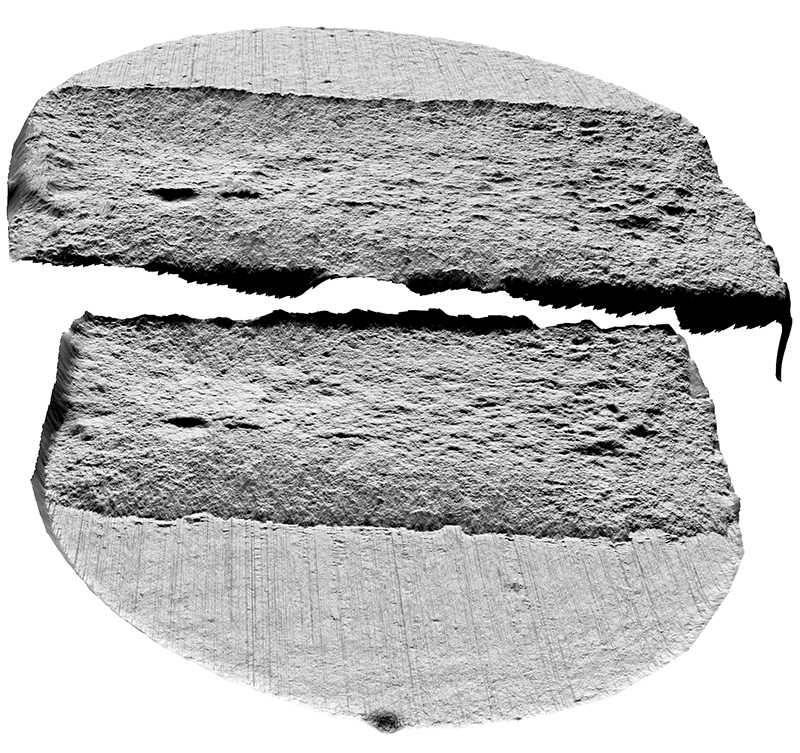

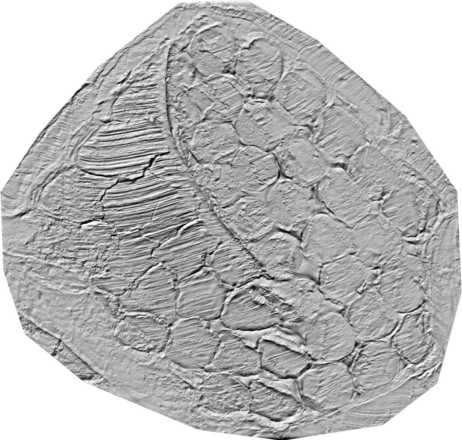

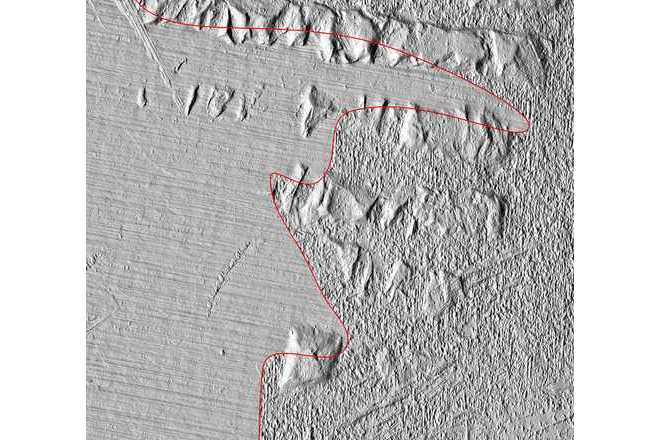

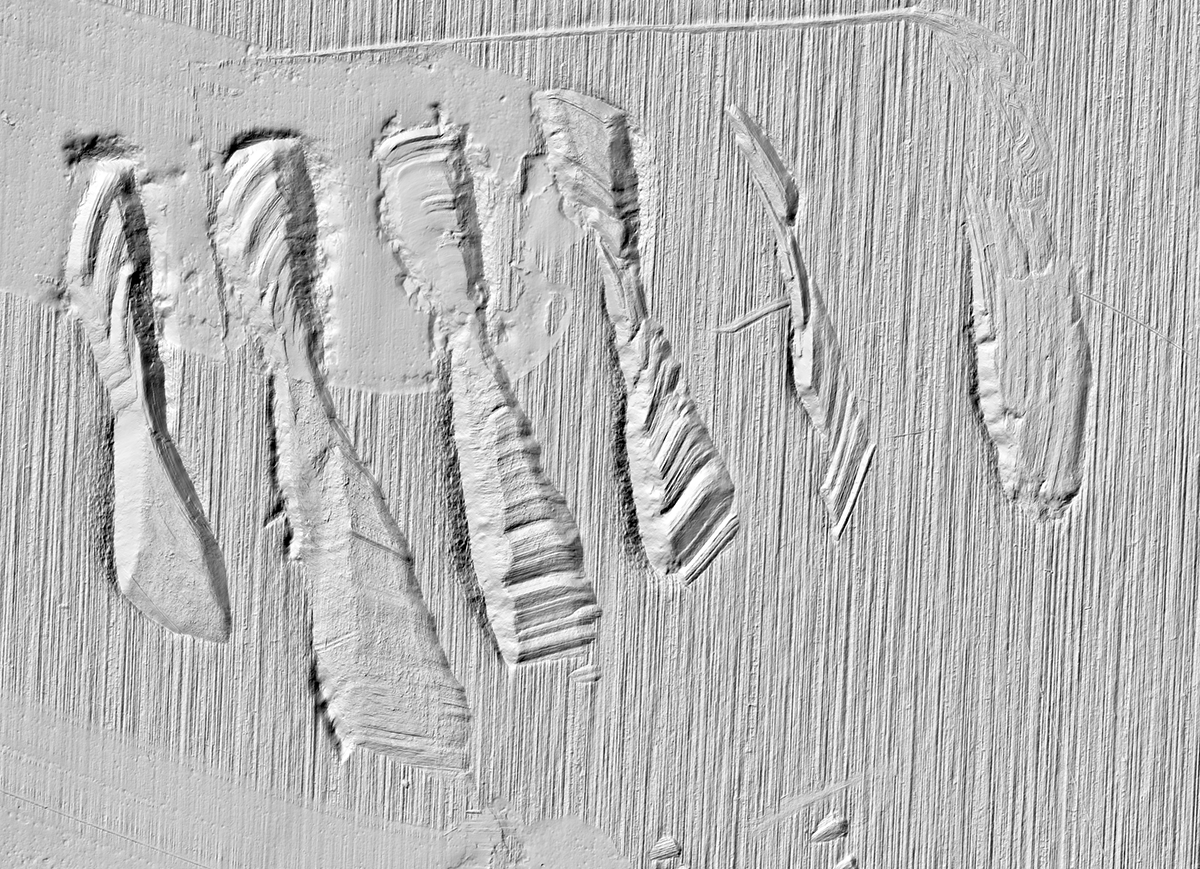

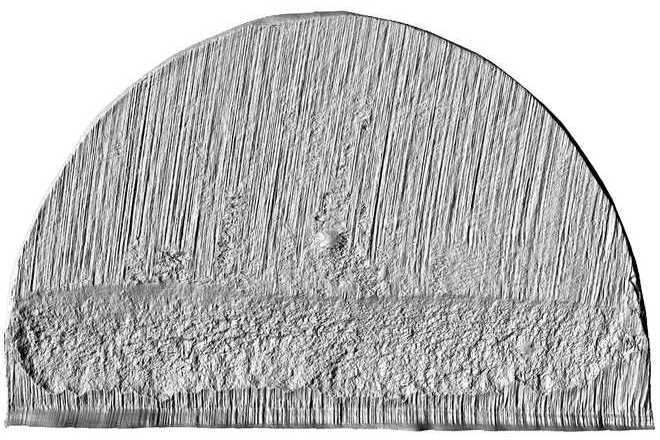

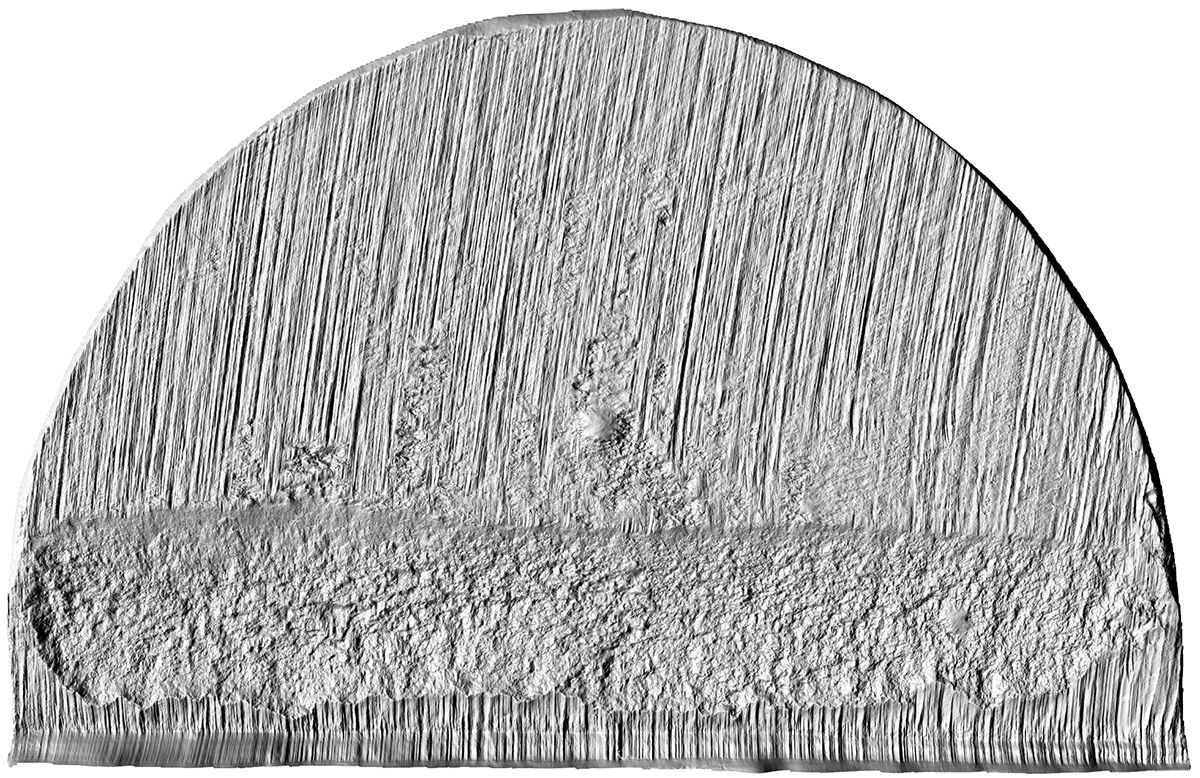

Das ToolScan System bietet eine Komplettlösung für Scannen, Untersuchung und Vergleich von allen Arten von Werkzeugspuren: Schartenspuren und Eindruckspuren auf Zylinderschlössern, Schnitte in Kabeln, Schnitte in Reifen, Scannen von Vergleichsspuren in Blei oder Abformungen von Werkzeugspuren. Zangen und Klingen von Werkzeugen können direkt gescannt und mit Spuren verglichen werden, gekreuzte Linien in Unterschriften können visualisiert werden, Passspuren auf gebrochenen Objekten können gescannt werden .

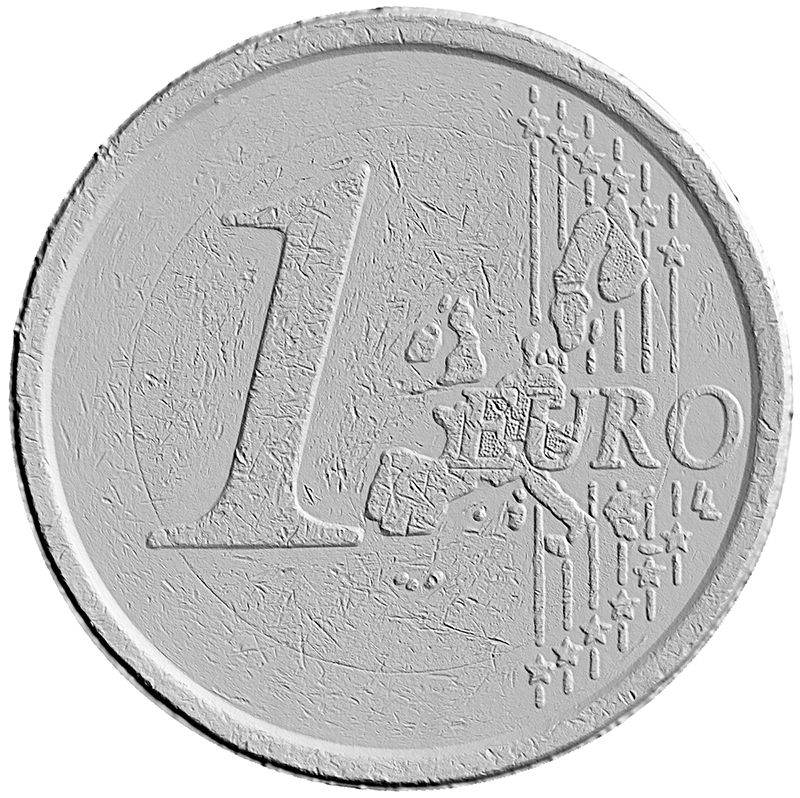

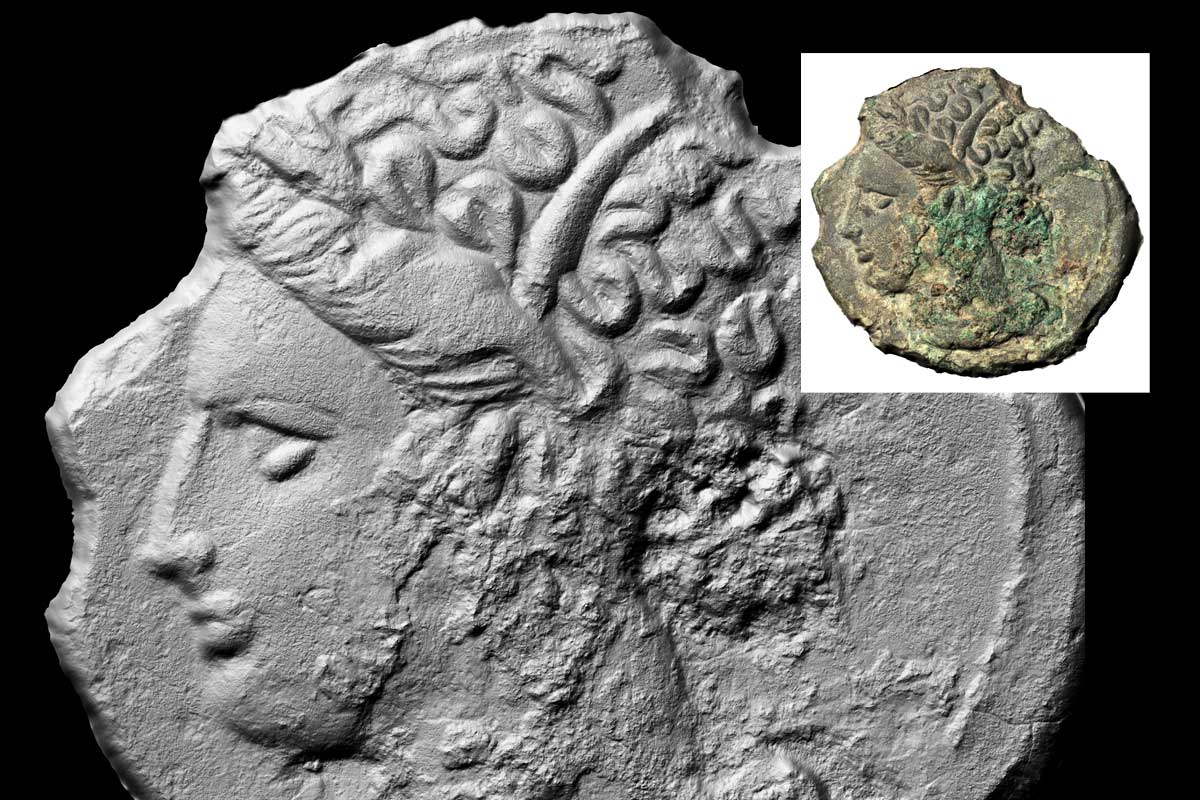

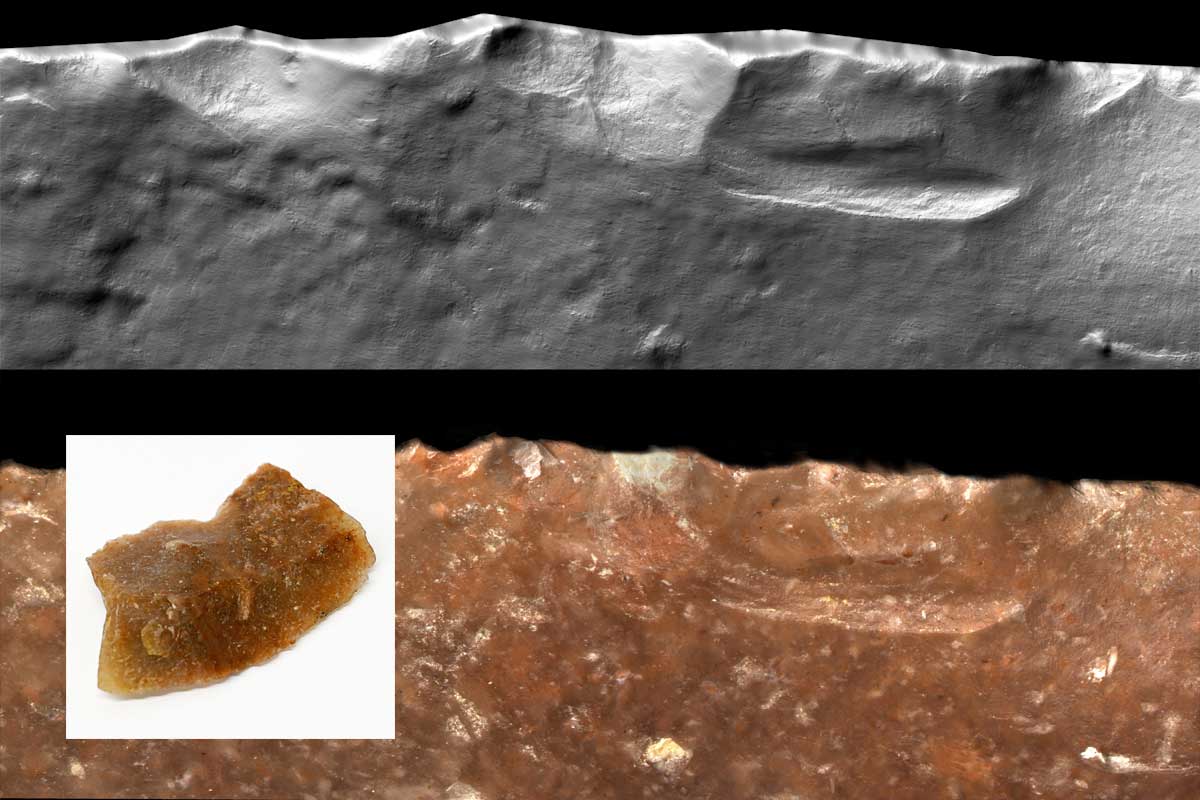

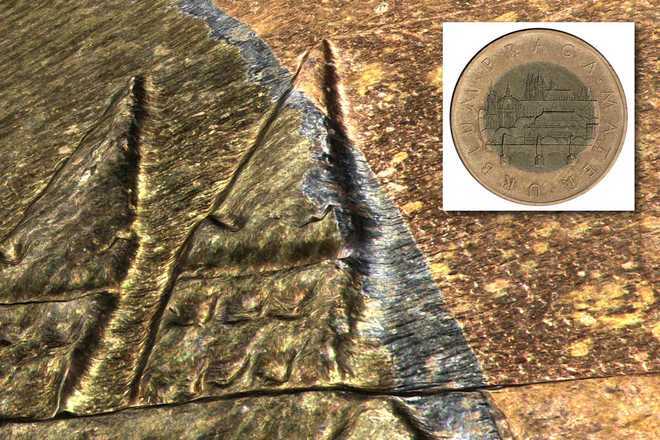

Objekte mit nicht lichtdurchlässiger Oberfläche können in Form einer digitalen Silikonabformung gescannt werden. In dieser Form kann das 3D-Profil der Oberfläche von der Textur (Materialeigenschaften, Schmutz) getrennt werden und jede Beleuchtungsrichtung kann simuliert werden, wodurch die Sichtbarkeit von Werkzeugspuren erheblich verbessert wird. Lichtdurchlässige oder untypische Oberflächen können als fokussierte EDF 2D-Bilder mit mehreren Beleuchtungsrichtungen gescannt werden.

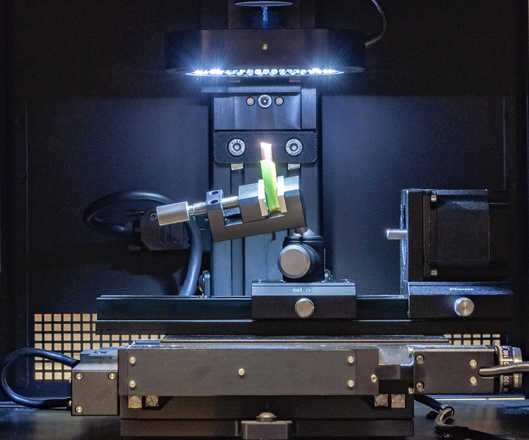

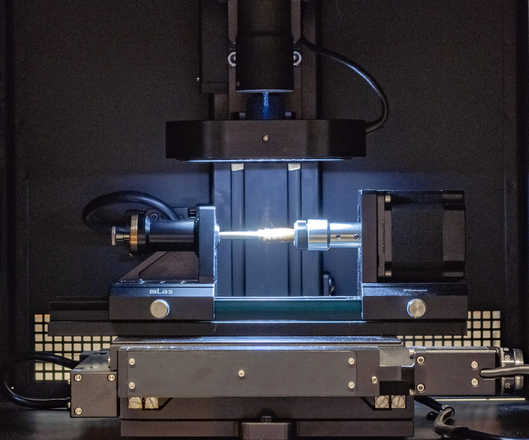

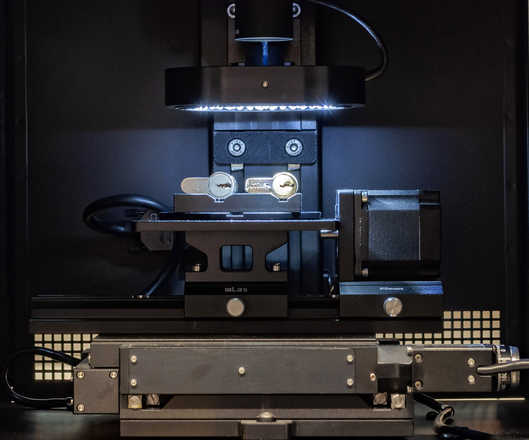

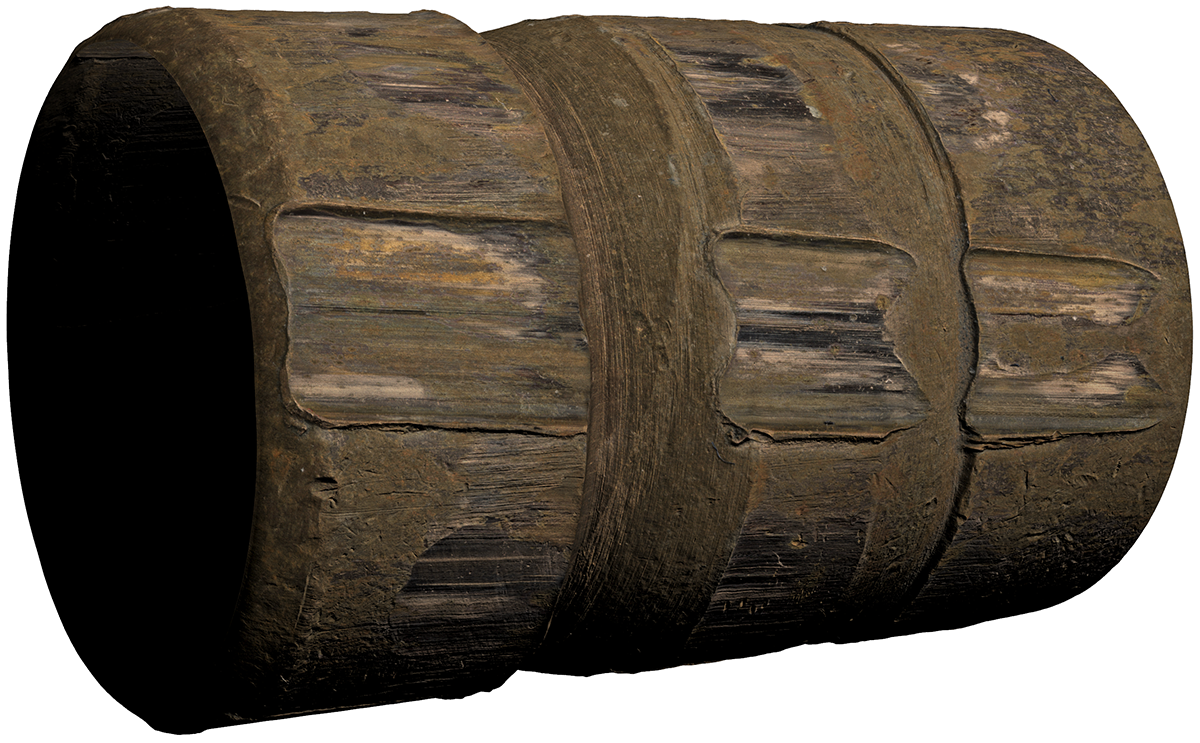

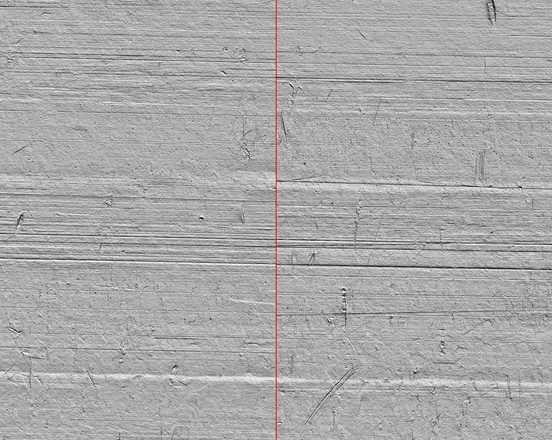

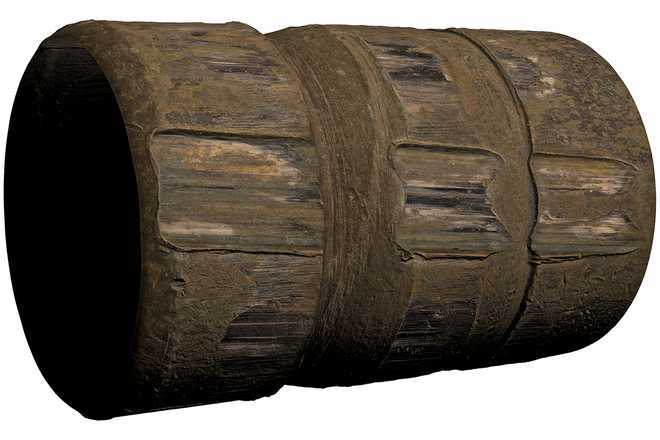

R360 Version von ToolScan beinhaltet einen Drehungsmotor. Dies ermöglicht es, zylindrische oder deformierte Objekte wie Geschosse, Patronenhülsenoberflächen, Drähte oder jedes andere Objekt mit einem Durchmesser bis zu 8 cm zu scannen. Das System ist mit einem Satz von Haltern für alle typischen Spurenträger ausgestattet.

Software unf Vergleich

  • Echtzeitbild von Kamera verfügbar für schnelle Untersuchung

  • Vorschau kann schnell eingescannt werden, Automatische 2D und 3D Scannen

  • Erweiterte Tiefenschärfe (EDF) + photometrisches Stereo Einscannen

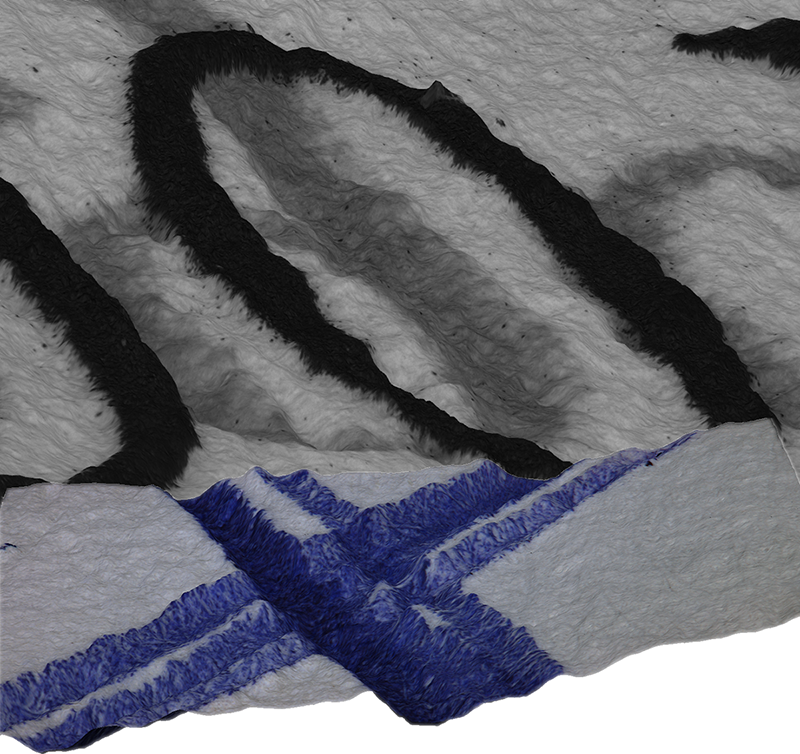

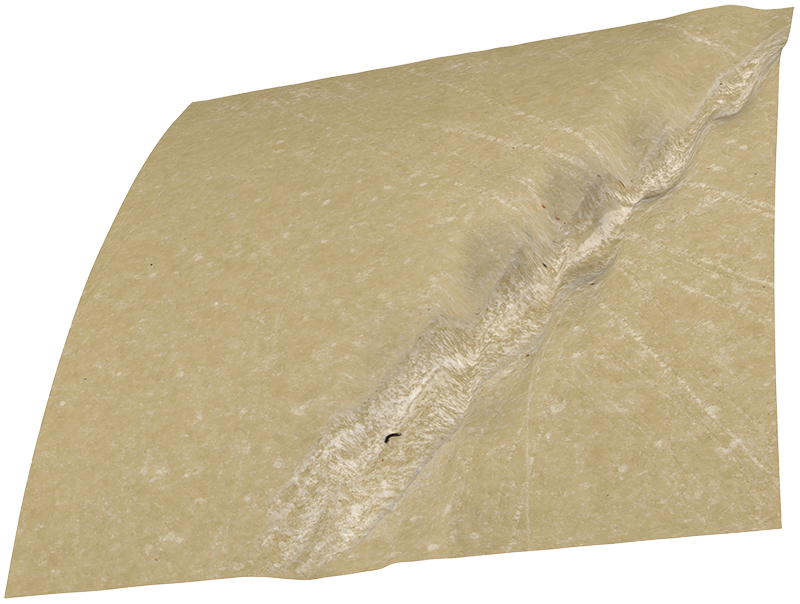

  • Das 3D Bild stellt die digitale Kopie des Spurenträgers dar - dies ermöglicht Texturfreie Darstellung, freie 3D-Drehung und -Positionierung, Beleuchtungsvariation, Z-Inversion

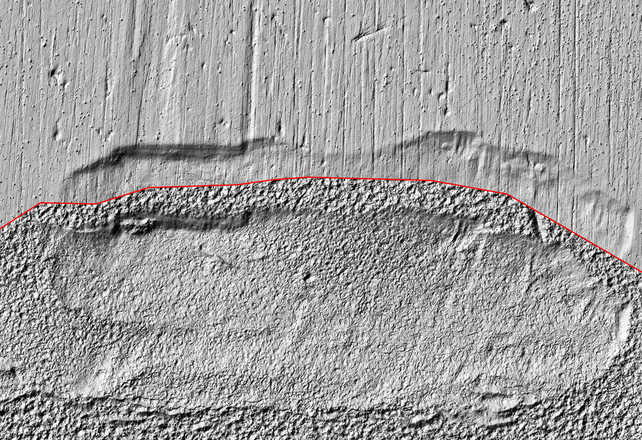

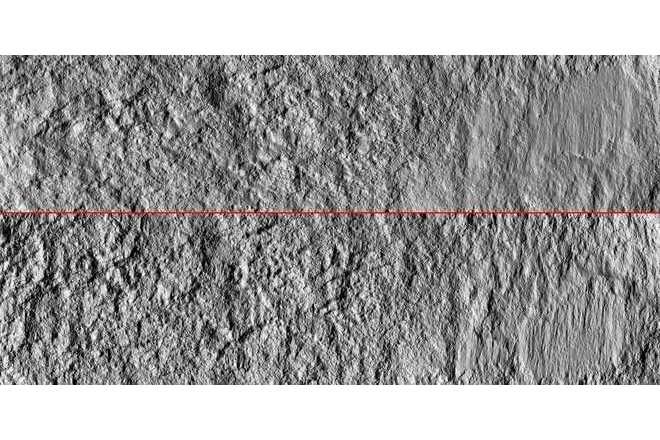

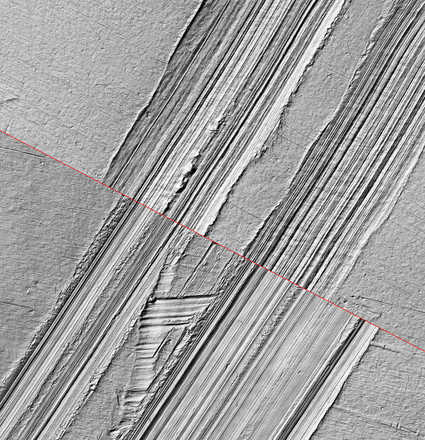

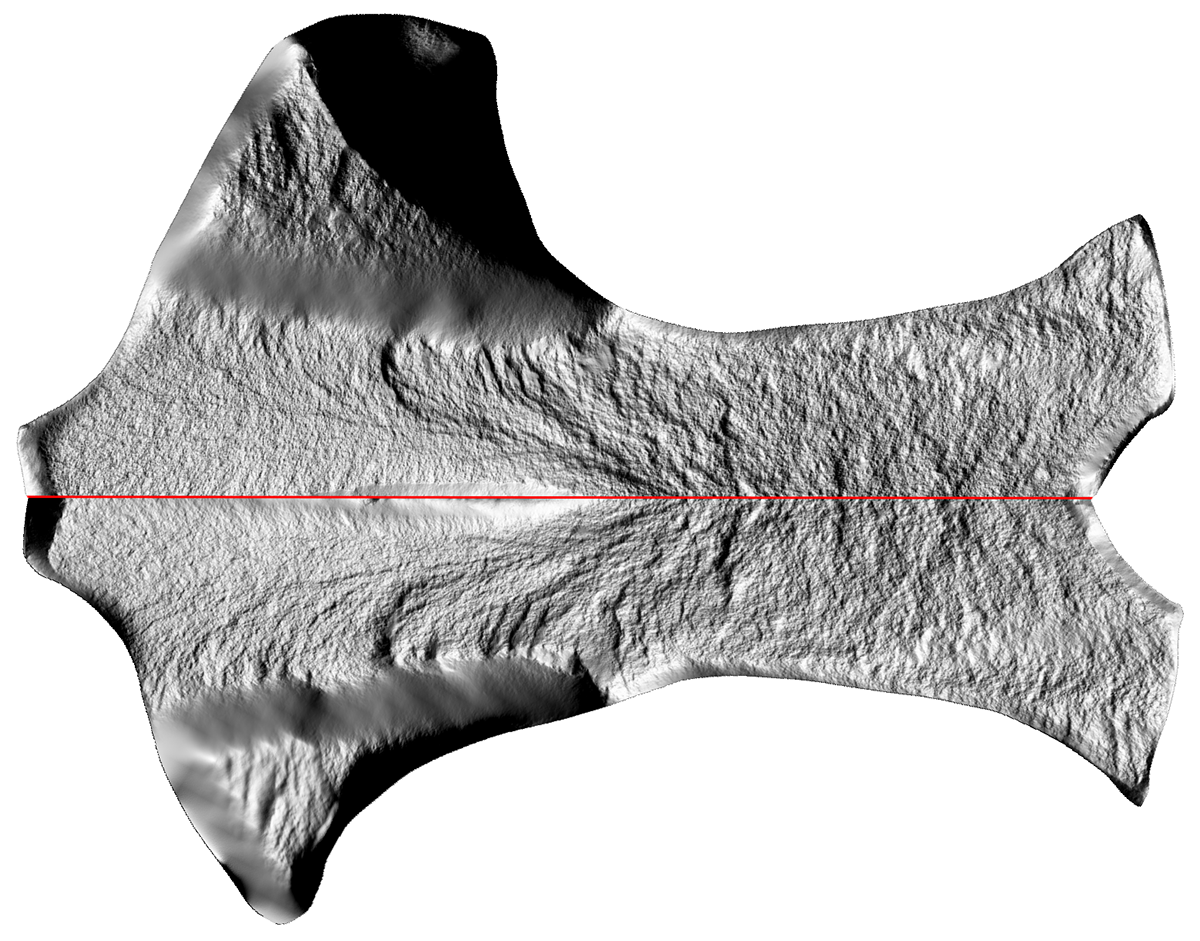

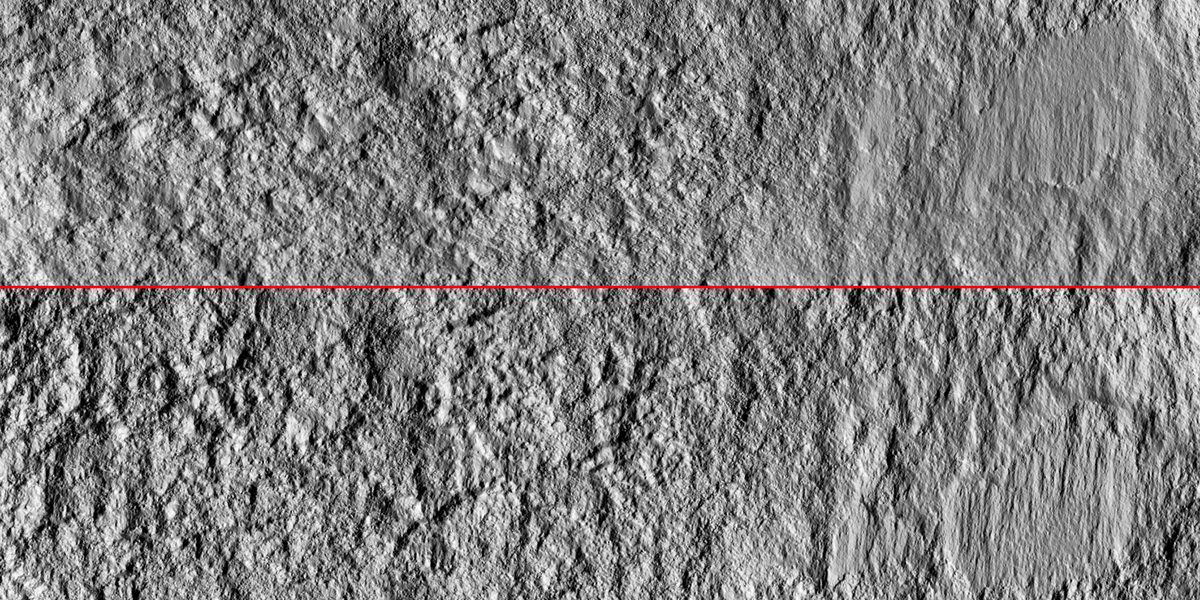

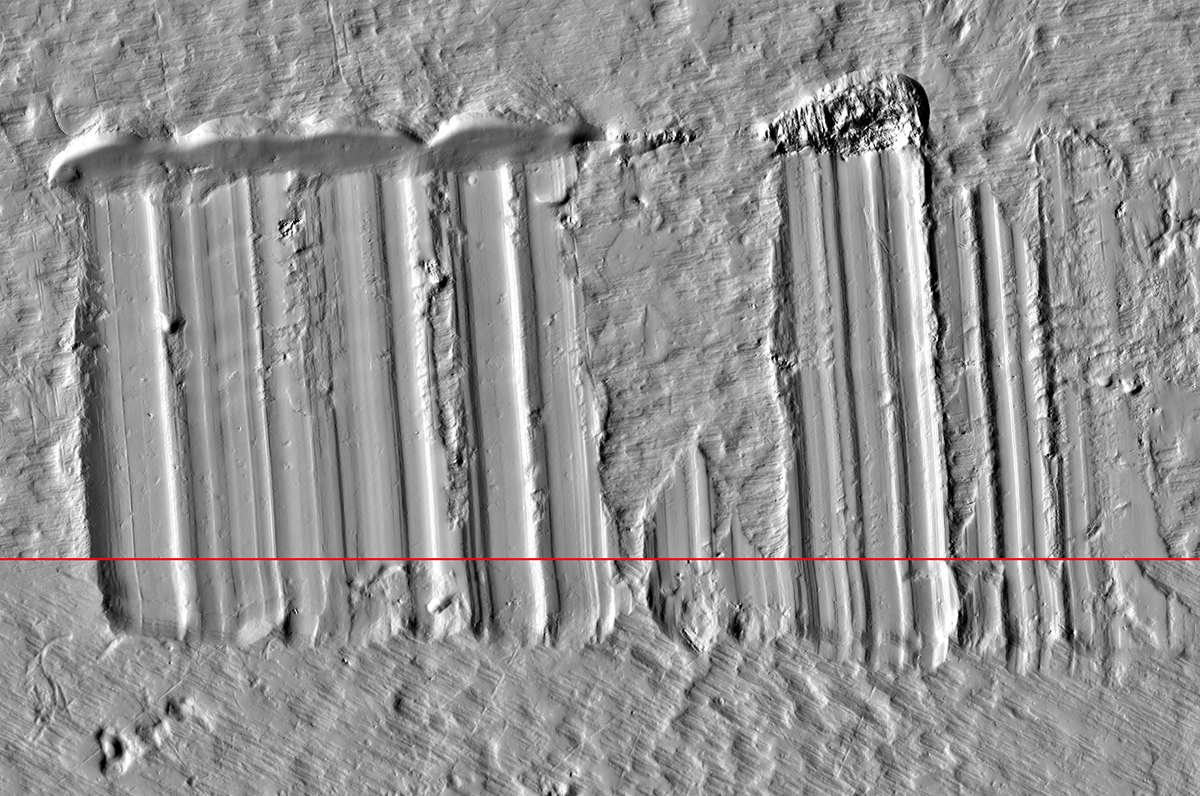

  • Auswahl an 2D und 3D Vergleichsmodi (Vergleich von 2 Bilder mit horizontaler, vertikaler, drehbarer, oder polygonaler Trennlinie, Transparenzmodus, Vergleich von bis zu 16 gleichzeitig angezeigten Bildern in gekacheltem Modus)

  • Synchronisierung von Beleuchtung für verglichene Bilder

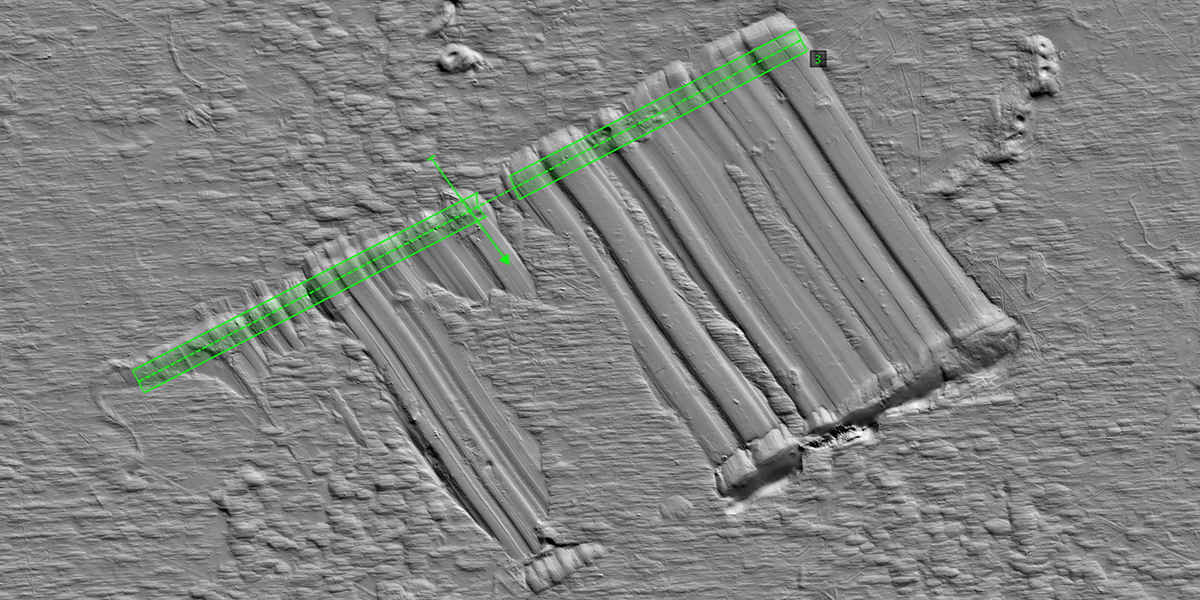

  • Messungen (Länge, Winkel, Z-Profil Messung), Beschriftungen

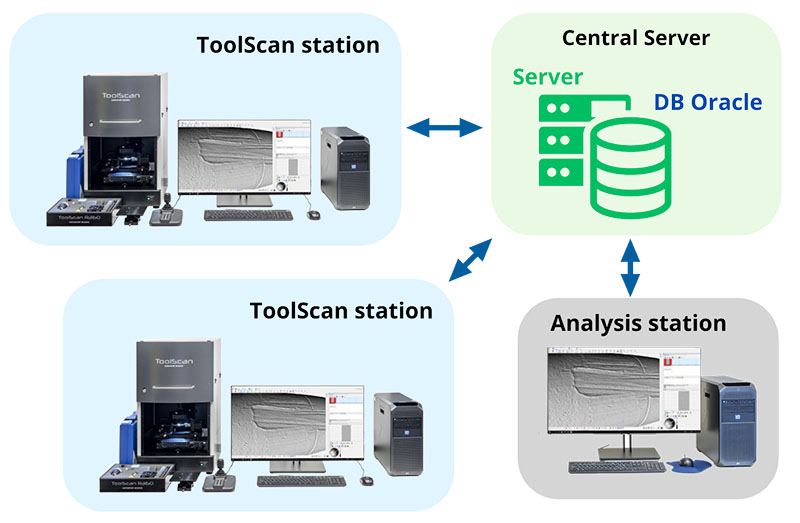

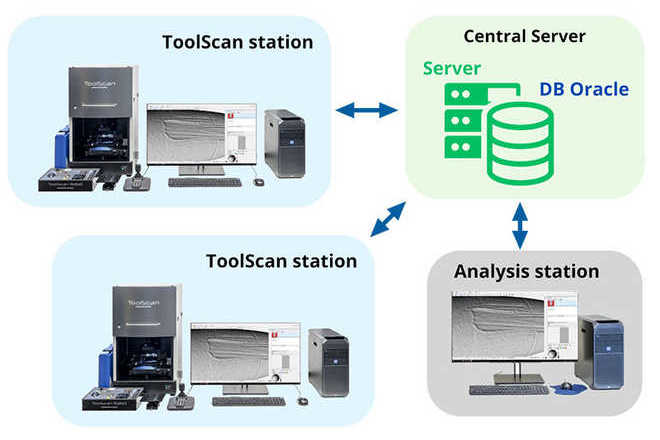

  • Möglichkeit zum Speichern auf Netzwerkfestplatte, Unterstützung von X3P Dateiformat für Import / Export

Spezifikationen

  • Das System wird mit einem Hochleistungs-PC, Windows 10 und 31,5-Zoll-Monitor geliefert

  • Maximal vielseitige Lösung zum Scannen und Vergleichen von Werkzeugspuren

  • Robuste mechanische Konstruktion

  • Hochwertiges telezentrisches Objektiv

  • Auflösung: 3,07 µm/px, Vergrößerung auf 31,5" 4K UHD Monitor: 60x

  • Segmentierte LED-Ringbeleuchtung, Autofokus mit Laser

  • Tisch Stellweg: 10 x 10 cm, Fokusbereich: 10 cm, Drehung 360°

Typische 3D-Scanzeiten

Spurenträger Scanzeit
Werkzeugspuren auf flacher Oberfläche, 100 mm2 Bereich 1:00 Min

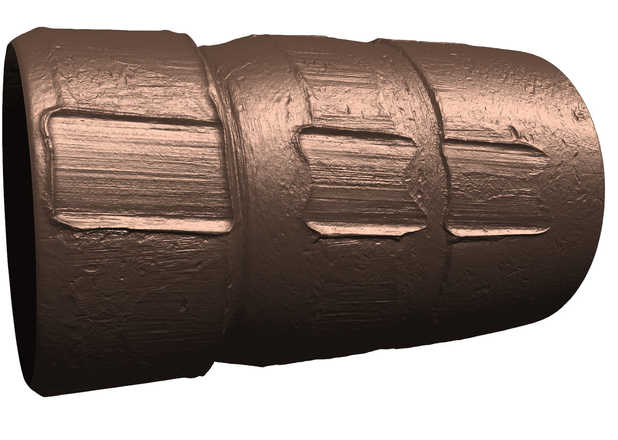

Geschoss 9 mm Luger, Breite 5,7 mm, 360° 4:40 Min

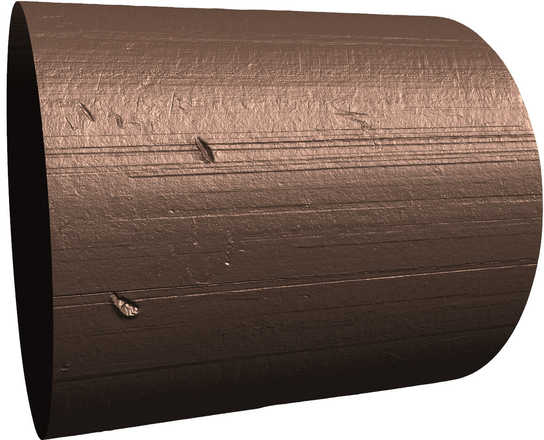

Draht 6 mm Durchmesser, Breite 24,0 mm, 360° 23:00 Min

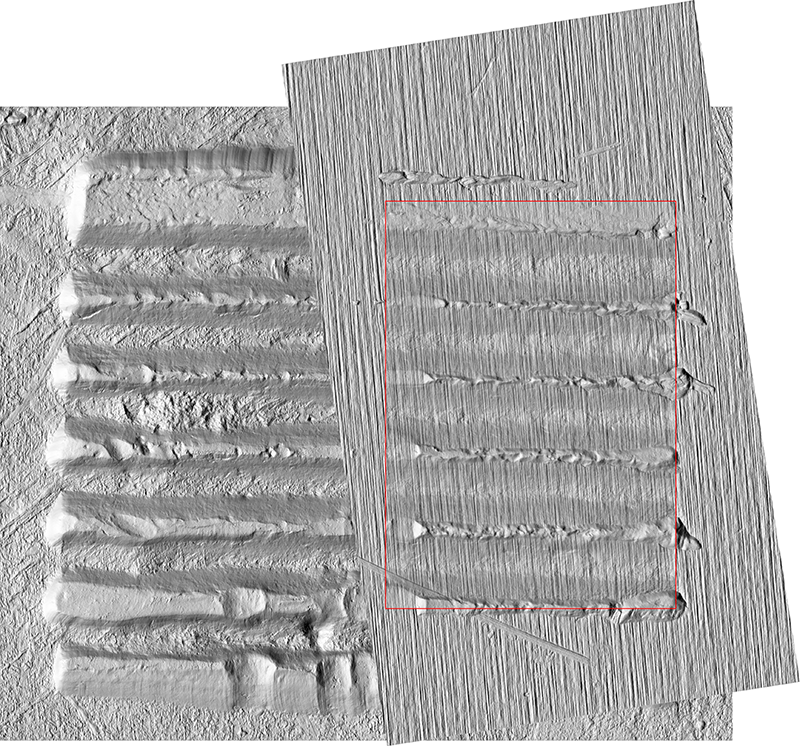

Werkzeugspuren Markierung und Suchen

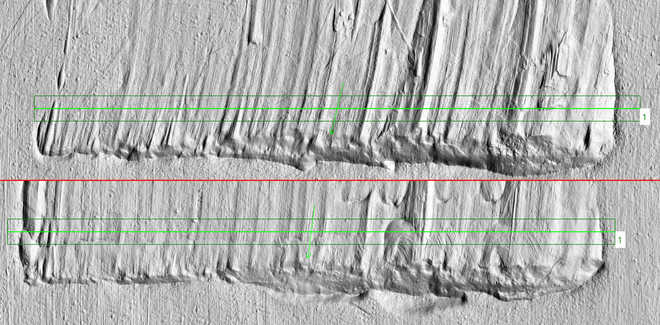

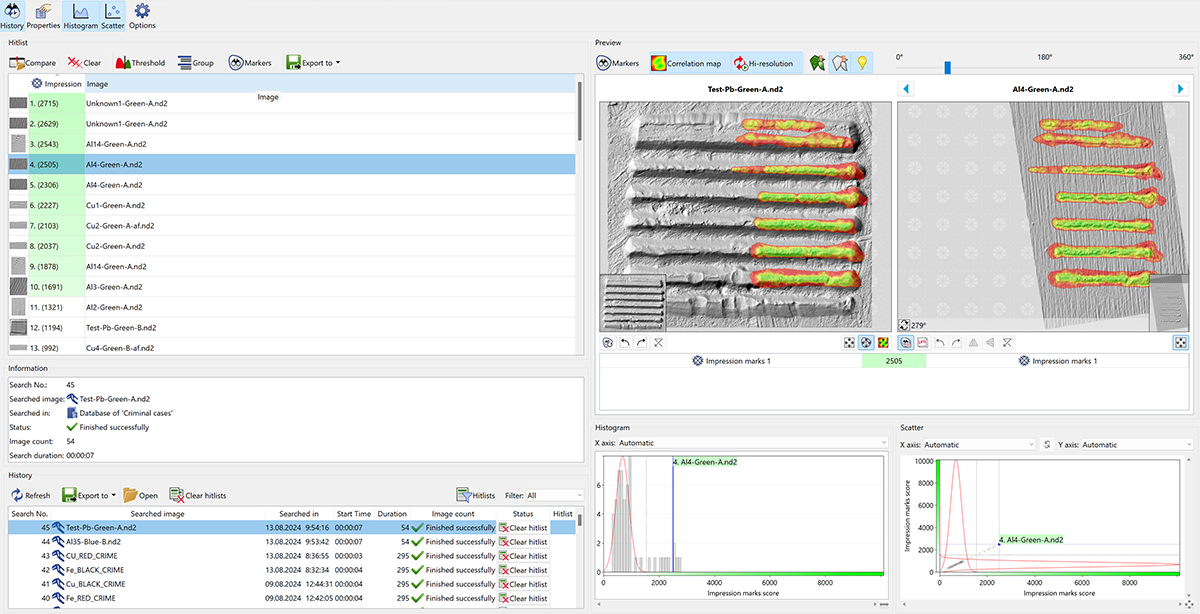

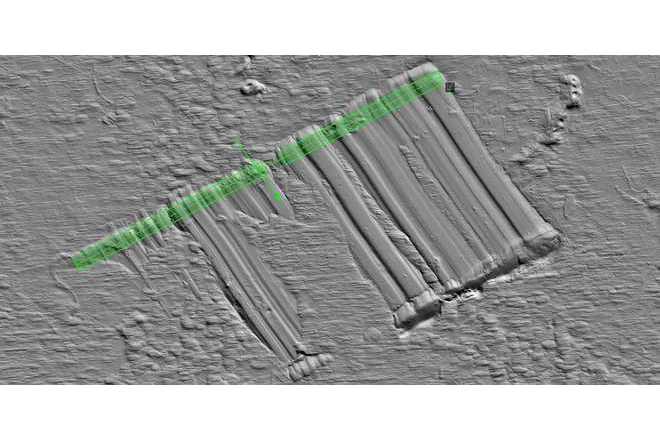

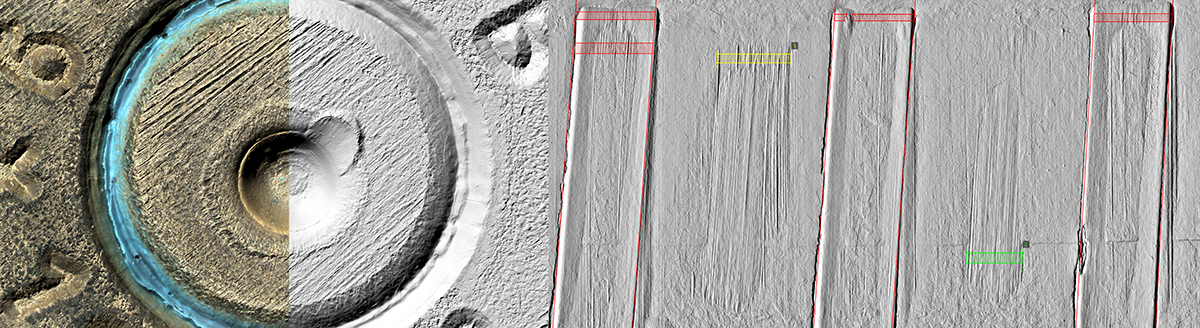

  • Markierung von Schartenspuren und Eindruckspuren

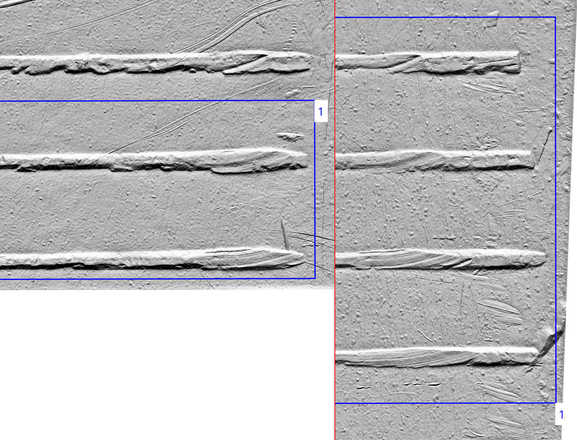

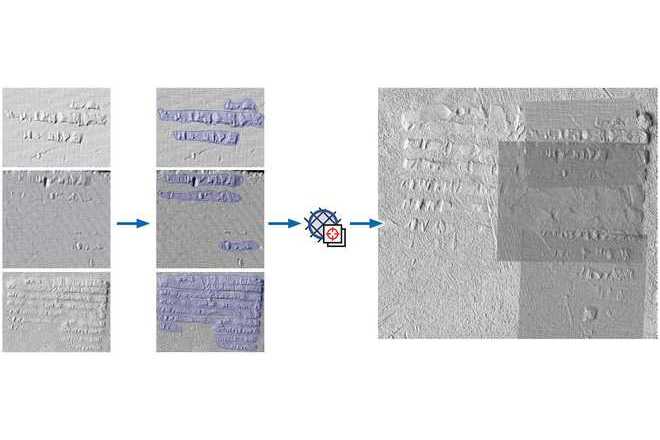

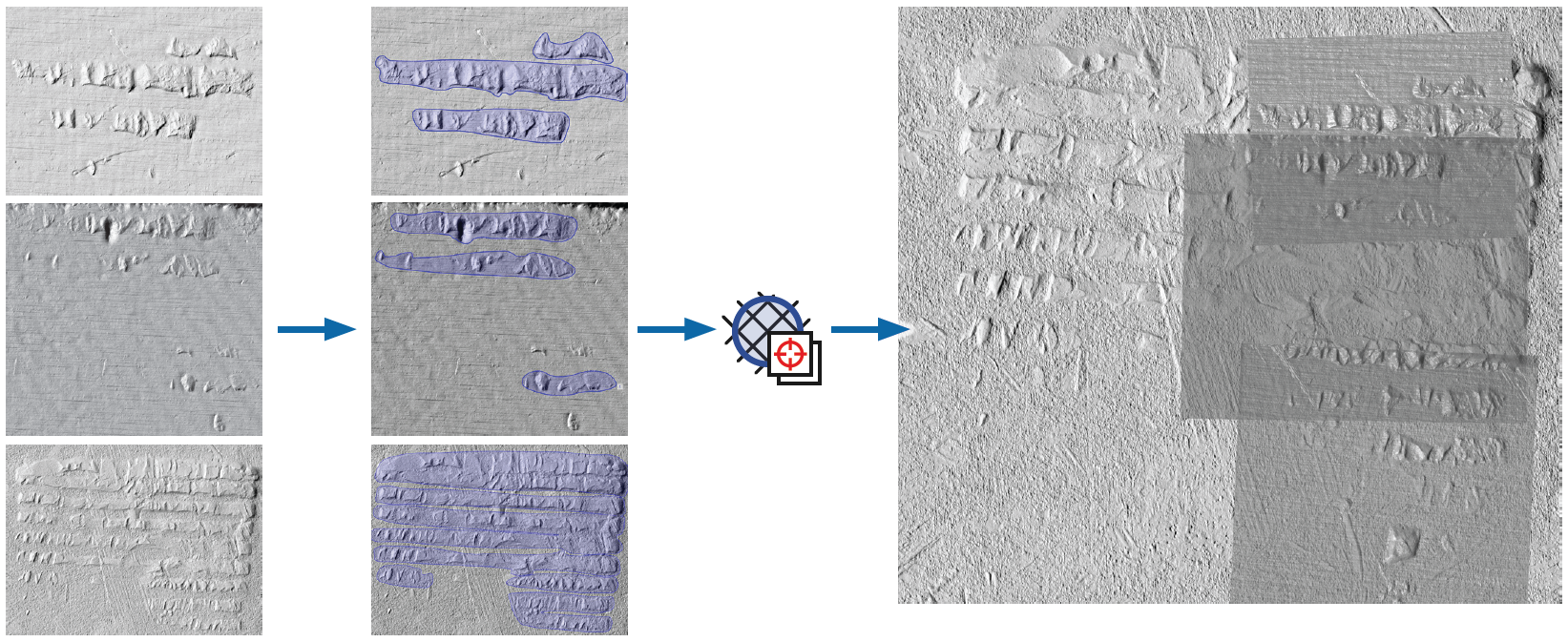

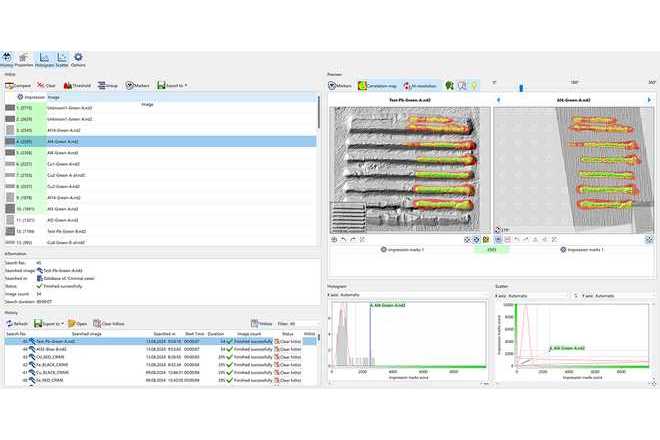

  • Automatisches Suchen und Korrelation nach markierten Bereichen
