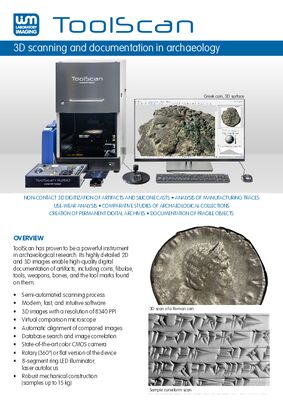

Systém ToolScan R360

toolscan r360 system image

Systém pro zkoumání stop nástrojů

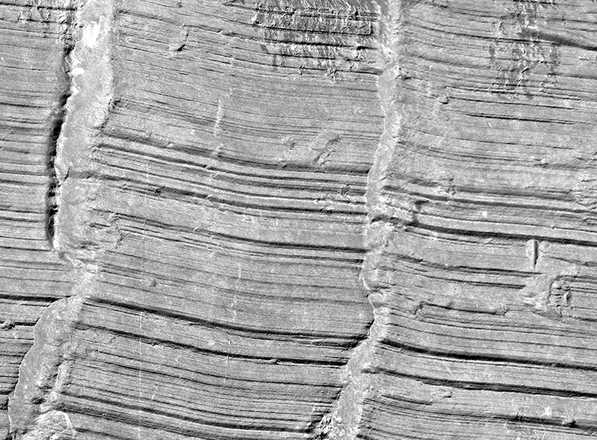

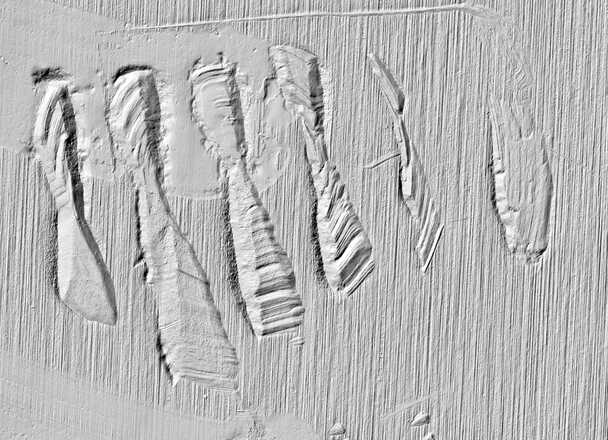

Systém ToolScan je kompletní řešení pro skenování, zkoumání a porovnávání všech typů stop jako jsou sešinuté stopy a vtisky čelistí na cylindrických vložkách, střihy v drátech, střihy v pneumatikách, kontrolní otisky v olovu nebo odlitky stop nástrojů. Čelisti a ostří nástrojů je možné skenovat přímo a porovnávat se stopami, lze zkoumat křížené tahy podpisů a je možné snímat části zlomených předmětů a zkoumat lomy.

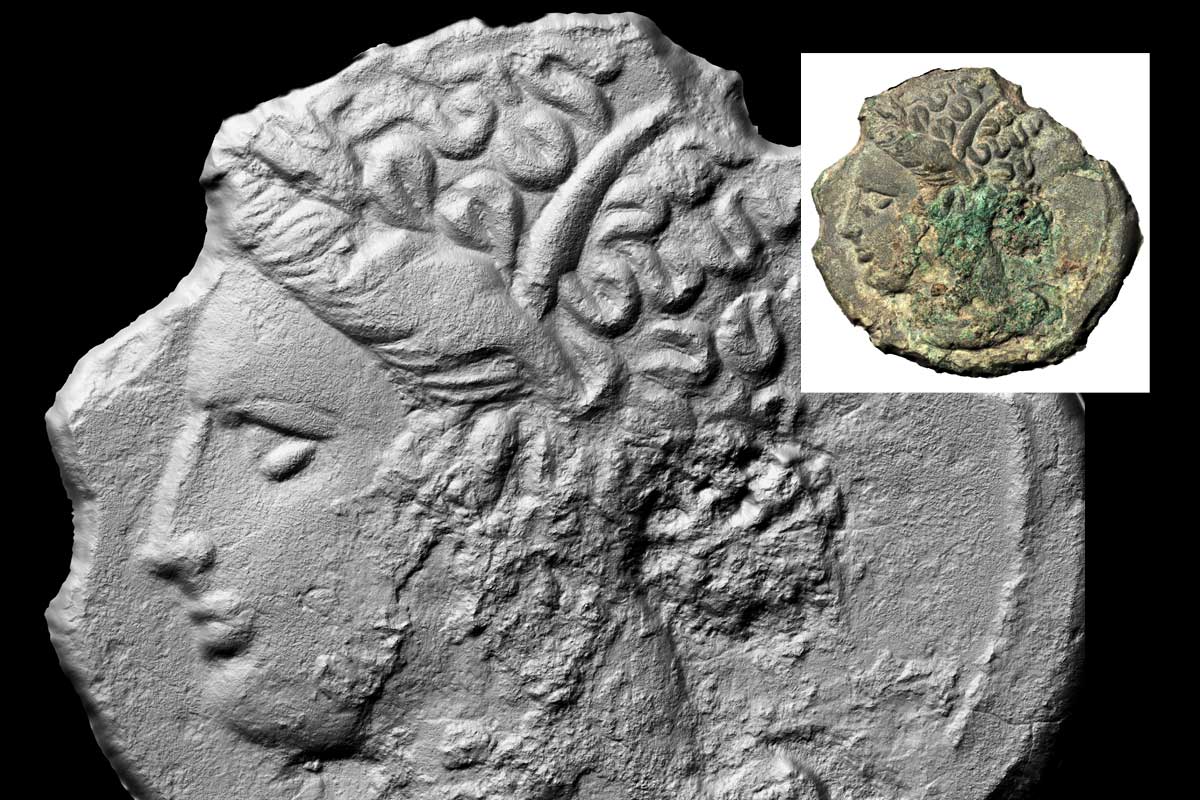

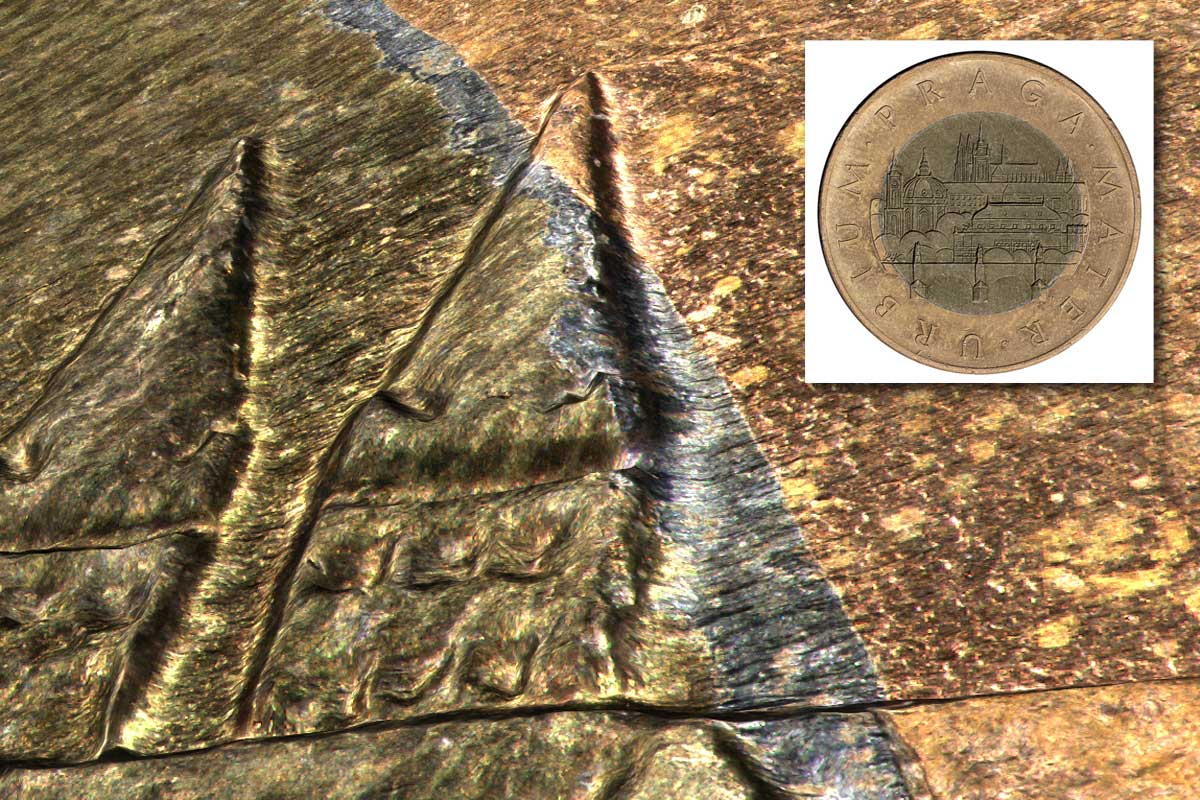

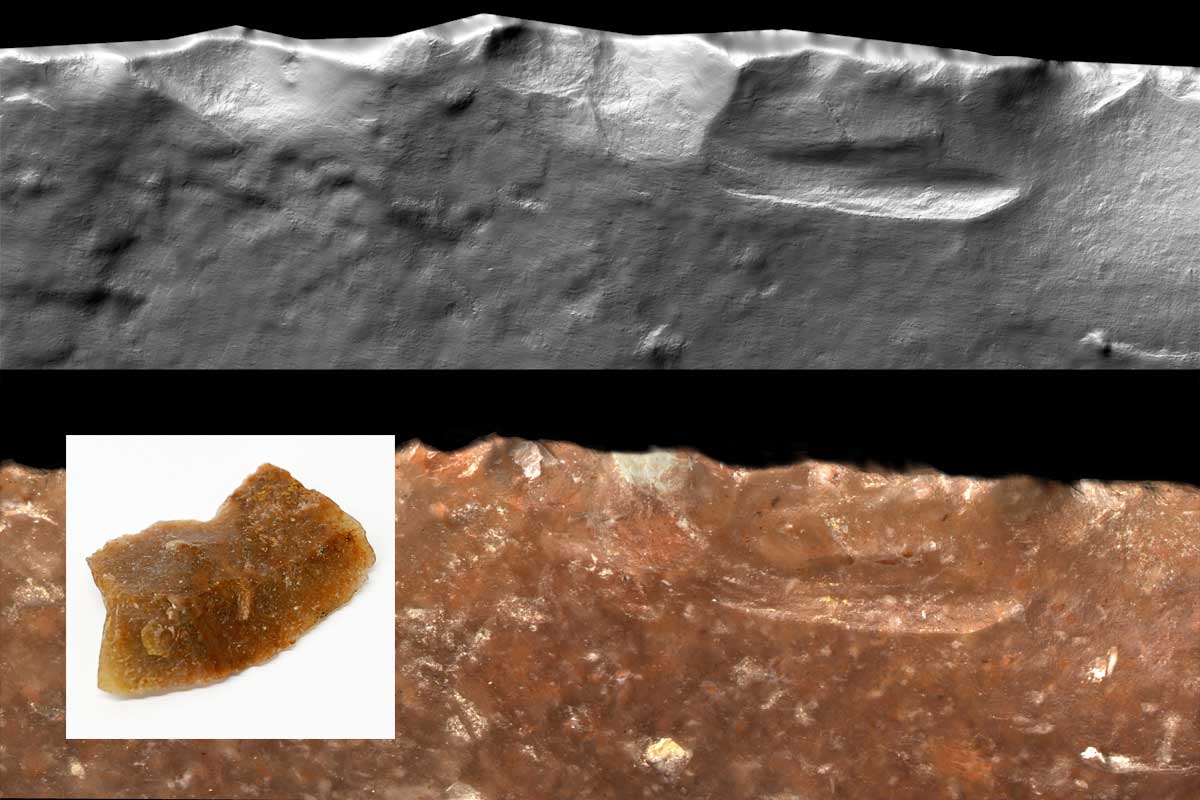

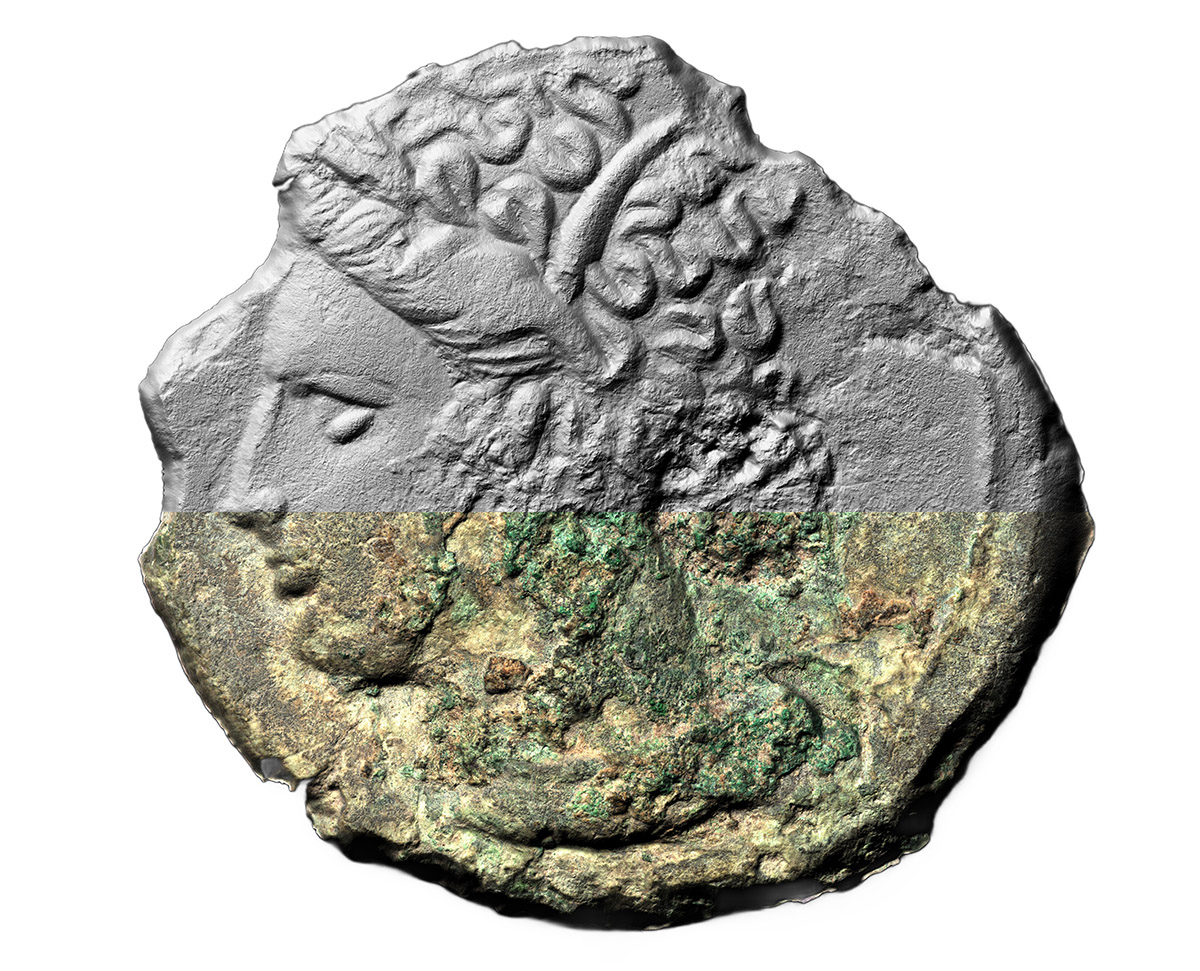

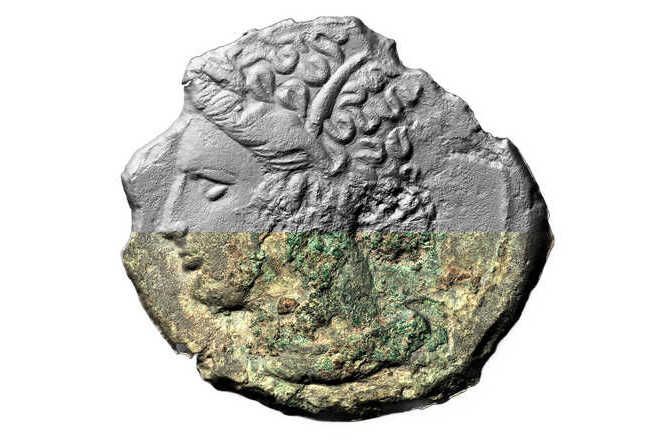

Objekty s neprůsvitným povrchem jsou snímány ve formě digitálního silikonového odlitku. V této formě lze oddělit 3D profil povrchu od textury (vlastnosti materiálu, nečistoty) a je tak možné simulovat jakýkoliv úhel osvětlení, což výrazně zvyšuje viditelnost stop nástrojů. Průsvitné a netypické povrchy mohou být nasnímány jako zaostřený EDF 2D obraz s několika směry osvětlení.

Verze ToolScan R360 navíc obsahuje rotační motor, který umožňuje skenovat cylindrické nebo deformované objekty jako jsou střely, povrchy nábojnic, dráty nebo jakýkoli jiný objekt s průměrem až 8 cm. Systém je vybaven sadou držáků pro uchycení jakéhokoliv typického objektu.

Software a komparace

  • Možnost zkoumání stop na živém obrazu kamery

  • Rychlý náhled skenovatelné plochy, automatické 2D a 3D snímání

  • Metoda EDF (rozšířená hloubka ostrosti) se používá ve spojení s fotometrickým stereem

  • Digitální silikonový odlitek umožňuje zobrazení bez textury, 3D zobrazení s volnou rotací v prostoru, možnost měnit virtuální osvětlení nebo invertovat osu Z

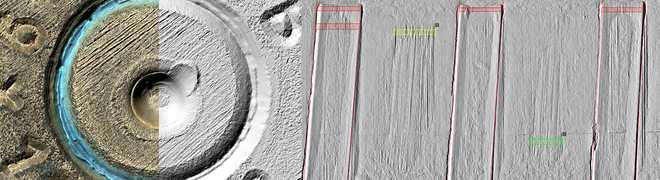

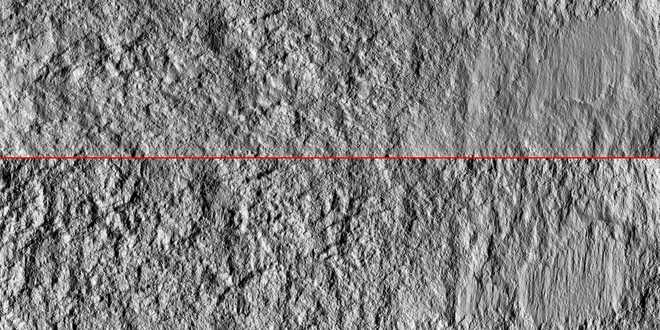

  • Různé 2D a 3D komparační režimy (horizontální, vertikální, volně rotovatelná a polygonální dělící linie, průhlednost, dlaždice pro zobrazení až 16 obrazů současně)

  • Synchronizace osvětlení mezi obrazy

  • Měření (vzdálenost, úhly, Z-profil), anotace

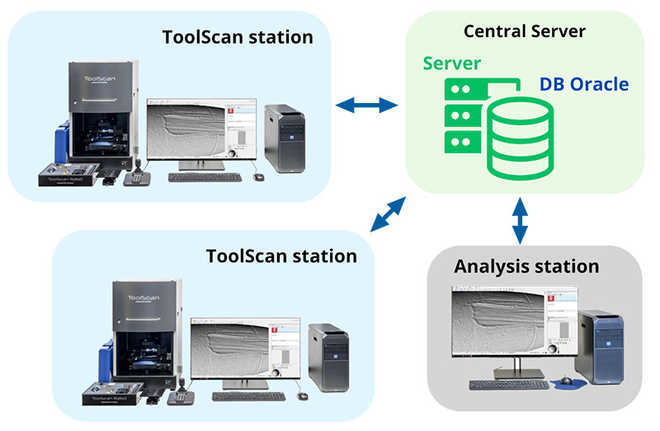

  • Obrazy lze ukládat na síťový disk, plná podpora X3P formátu pro import / export

Specifikace systému

  • Systém je dodáván včetně výkonného PC, Windows 10 a 31,5’’ monitoru

  • Maximální univerzálnost pro všechny typy stop nástrojů

  • Robustní mechanická konstrukce a stolky

  • Telecentrická optika nejvyšší kvality

  • Rozlišení: 3,07 µm/px, zvětšení na typickém 31,5" 4K UHD monitoru: 60x

  • Segmentované kruhové LED osvětlení, autofokus pomocí laseru

  • Rozsah stolku: 10 x 10 cm, rozsah ostření: 10 cm, rotace 360°

Typické časy 3D snímání

Skenovaný objekt Čas skenování
Stopa nástroje na plochém povrchu, oblast 100 mm2 1:00 min
Střela 9 mm Luger, 5,7 mm pás, 360°: 4:40 min
Kabel 6 mm průměr, 24,0 mm délka, 360° 23:00 min

Značení a vyhledávání stop nástrojů

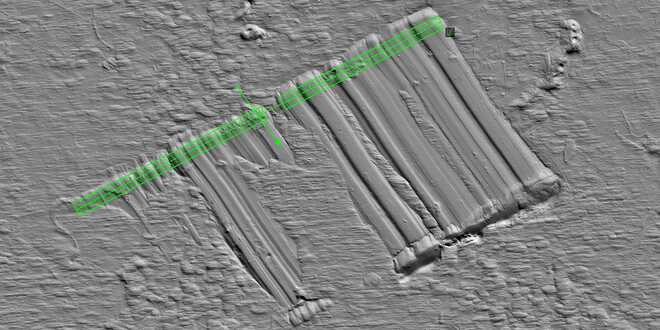

  • Značení sešinutých stop a vtisků

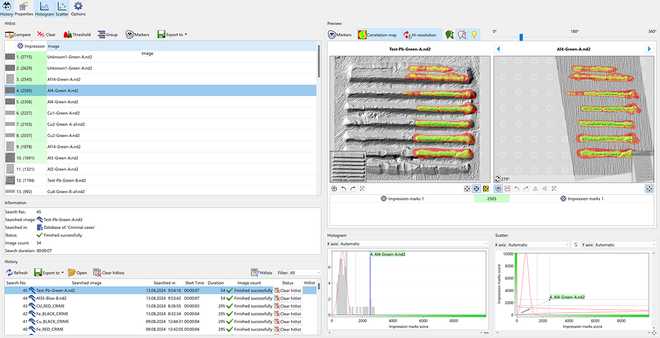

  • Automatické vyhledávání a korelace dle označených oblastí
